Montujesz klimatyzację kanałową?
Nie pozwól, by brzydki nawiewnik zepsuł efekt Twojej pracy.

Prawidłowe wykonanie instalacji, w której urządzenie i kanały są starannie ukryte, to nie wszystko, bo klient nadal widzi nawiewnik i czuje w jaki sposób jest nawiewane powietrze.

Nawiewniki gipsowe VENTMANN łączą estetyczne zakończenie instalacji z komfortem nawiewu i możliwością doboru na podstawie danych technicznych.

Bez widocznego obramowaniaSzpachlowanie i malowanie razem z powierzchnią
Efekt Coandy w PLINE/PCIRCLEStruga prowadzona wzdłuż sufitu lub ściany
Komplet danych do szybkiego doboruPrzepływ, opory, akustyka i zasięg
Zawsze spójny nawiew i wywiewZ efektem coandy jako nawiew, bez jako wywiew
Dedykowana skrzynka rozprężna UNIBOXWybór miejsca przyłącza kanału - z góry lub boku

PATRZYMY Z PERSPEKTYWY INSTALATORA KLIMATYZACJI KANAŁOWEJ

Kiedy perfekcyjny montaż to za mało.

W domu lub apartamencie o wysokim standardzie liczy się nie tylko wysokiej klasy urządzenie i jego perfekcyjny montaż. Równie duże znaczenie ma... nawiewnik. Jedyny widoczny element instalacji, który może wpływać na odbiór całej realizacji przez Twojego klienta.

ESTETYKA

Kratka nie pasuje do dopracowanego wnętrza.

Ukrywasz urządzenie i kanały, ale widoczny element na suficie lub ścianie nie odpowiada standardowi wykończenia. A klient instalacje odbiera też oczami i jedyne co widzi to brzydki nawiewnik.

KOMFORT

Chłodne powietrze trafia bezpośrednio na użytkownika.

W salonie i sypialni sposób rozprowadzenia powietrza ma znaczenie równie realne jak jego ilość, dlatego słaby powodujący przeciągi nawiewnik może skutecznie całość zepsuć.

OFERTA

Najlepsza klimatyzacja - najlepsze, naprawdę ładne nawiewniki.

Potrzebujesz argumentu, który pokaże klientowi kompletne rozwiązanie w klasie premium - od urządzenia i instalacji do jej estetycznego zakończenia i komfortowej dystrybucji powietrza.

WYJĄTKOWO ESTETYCZNE ZAKOŃCZENIE INSTALACJI

Nawiewnik, który staje się częścią sufitu.

Nawiewniki liniowe VENTMANN licujesz z powierzchnią sufitu lub ściany. Zamiast widocznej ramki i wystającego elementu pozostaje dyskretna linia. Albo wręcz przeciwnie - świadomie zaprojektowany detal architektoniczny. Wybór należy do Twojego klienta.

Pełne zlicowanie z powierzchnią

Bezramową konstrukcję szpachlujesz razem z sufitem.

Dokładnie ten sam kolor nawiewnika

Nawiewnik możesz pomalować tą samą farbą co sufit.

Nawet 10 metrowe linie bez widocznych połączeń

Po zestawieniu nawiewników i ich zagipsowaniu uzyskujesz ciągły, idealny wizualnie odcinek.

Oferujesz klientowi zakończenie instalacji odpowiadające standardowi jego wnętrza i Twojej usługi.

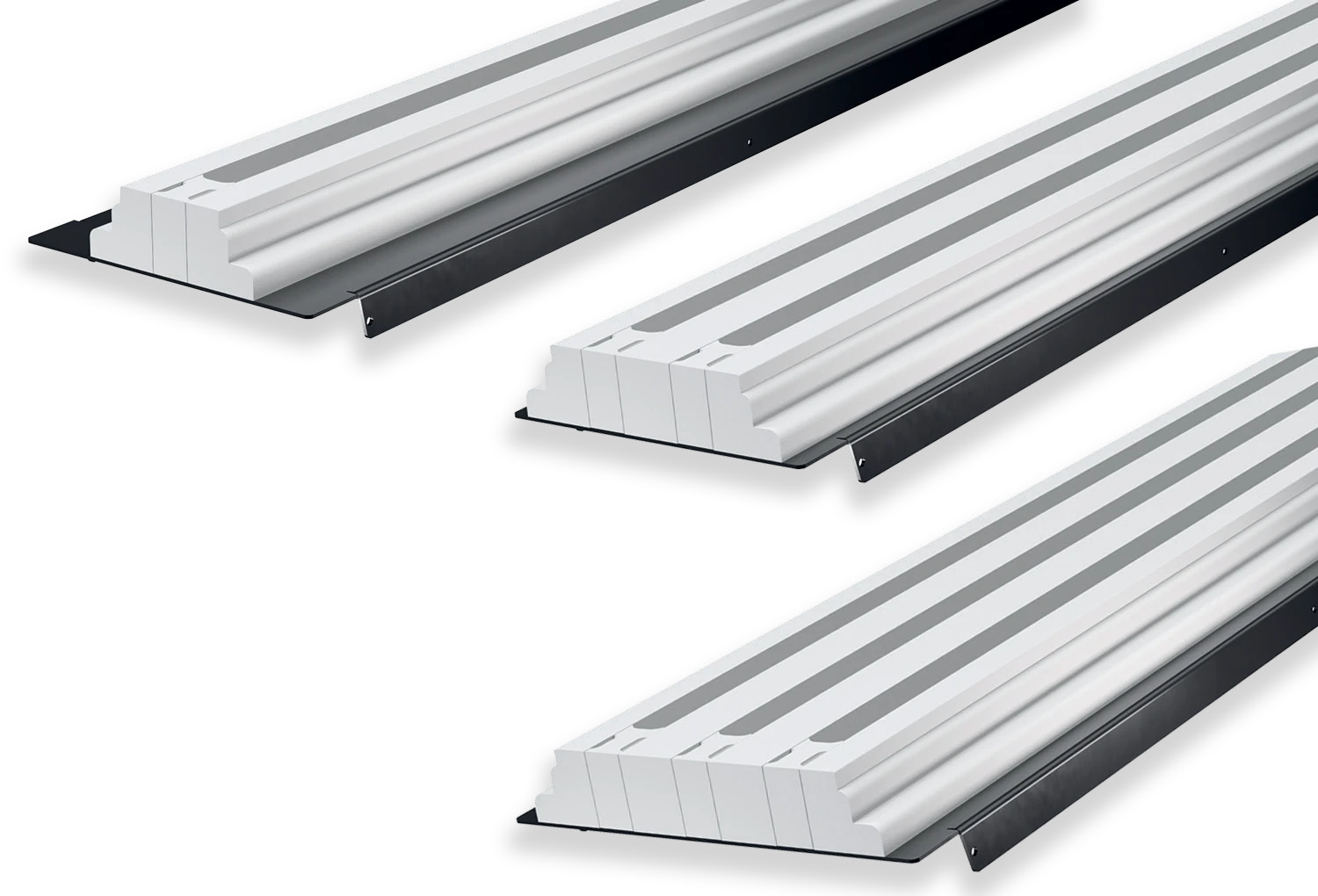

Nawiewniki liniowe VENTMANN LINE — trzy warianty liczby szczelin
To samo wnętrze — bezramowe nawiewniki liniowe VENTMANNSalon w odcieniach różu — tradycyjne nawiewniki liniowe
To samo wnętrze — bezramowe nawiewniki liniowe VENTMANNSalon połączony z kuchnią — tradycyjne nawiewniki liniowe

PLINE i PCIRCLE · EFEKT COANDY

Powietrze przy suficie.
Zdecydowanie wyższy komfort.

Specjalny, opatentowany kształt PLINE i PCIRCLE prowadzi strugę powietrza wzdłuż sufitu. Wydłuża to jej drogę przed dotarciem do strefy przebywania ludzi, a więc Twój klient ma pełen komfort bez wiania i przeciągów.

BEZ EFEKTU COANDY

Struga kierowana w dół

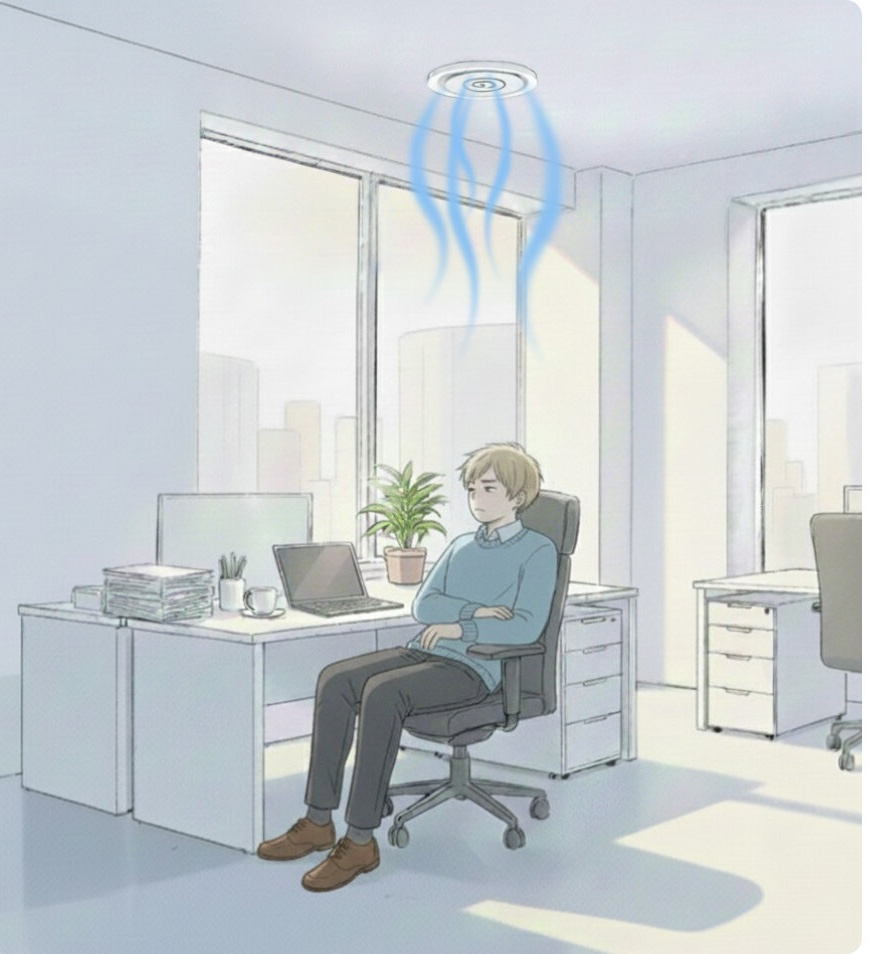

Ilustracja nawiewnika okrągłego bez efektu Coandy: chłodna struga trafia w stronę siedzącego użytkownika

Niekomfortowy bezpośredni nawiew chłodnego powietrza na domownika.

Z EFEKTEM COANDY

Struga prowadzona przy suficie

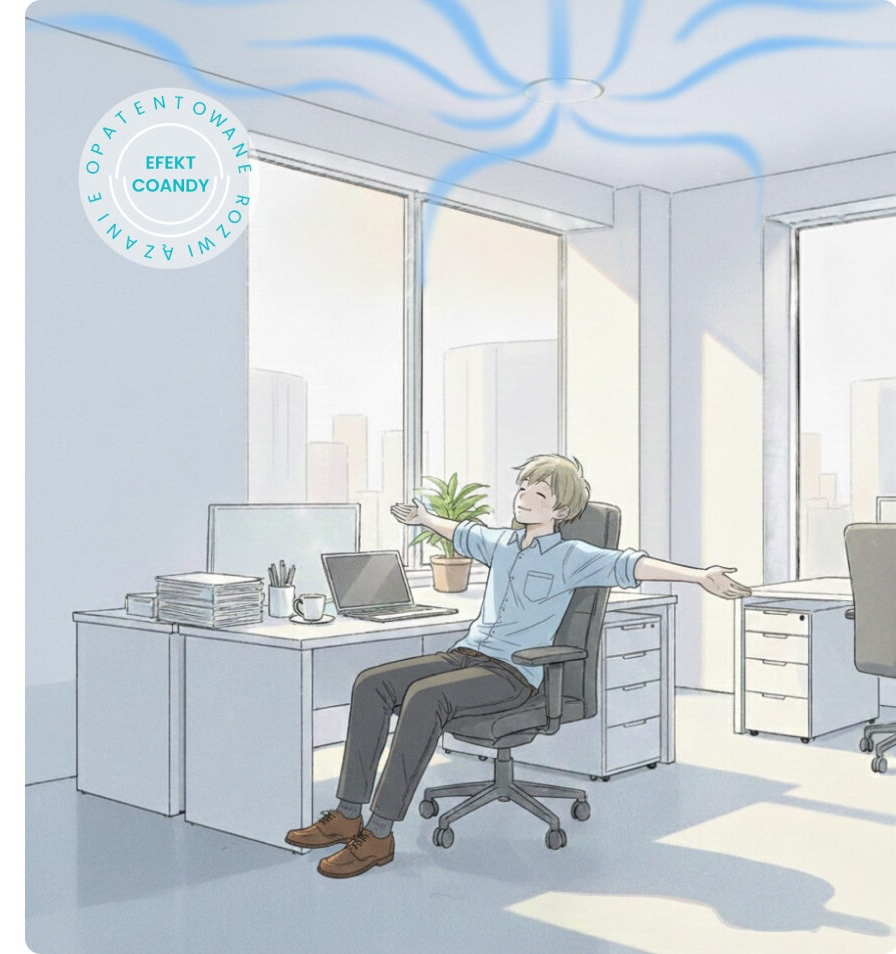

Ilustracja nawiewnika okrągłego z efektem Coandy: struga rozchodzi się wzdłuż sufitu, nad strefą przebywania użytkownika

Prowadzenie strugi wzdłuż sufitu sprzyja mieszaniu powietrza i ogranicza ryzyko bezpośredniego nawiewu chłodnego powietrza na domowników.

Ilustracje pokazują zasadę efektu Coandy na nawiewnikach okrągłych. PLINE wykorzystuje tę samą zasadę prowadzenia strugi przy powierzchni sufitu.

ZOBACZ RÓŻNICĘ W RUCHU

Jak rozchodzi się struga powietrza?

Pokaż swojemu klientowi, jak powietrze nawiewane przez nawiewnik z efektem Coandy rozchodzi się po pomieszczeniu, aby sam mógł zobaczyć, że konstrukcja nawiewnika bezpośrednio wpływa na komfort przebywania w klimatyzowanym wnętrzu.

Materiał VENTMANN · ilustracja zasady działania

DWA ZADANIA · SPÓJNE WYKOŃCZENIE

PLINE i LINE. Dobierz sposób nawiewu do projektu.

PLINE z efektem Coandy prowadzi strugę powietrza wzdłuż sufitu. LINE sprawdza się zarówno na nawiewie, jak i wywiewie, oferując niskie opory przepływu i korzystne parametry akustyczne przy odpowiednim doborze wariantu.

Wybierz rozwiązanie dopasowane do wymaganej ilości powietrza, miejsca montażu i sposobu rozprowadzenia strugi. Oba modele naturalnie dopełniają aranżację wnętrza, zamiast wyglądać jak typowe elementy techniczne.

DYSKRETNA LINIA. DUŻE MOŻLIWOŚCI.

PLINE

Liniowy nawiewnik z efektem Coandy

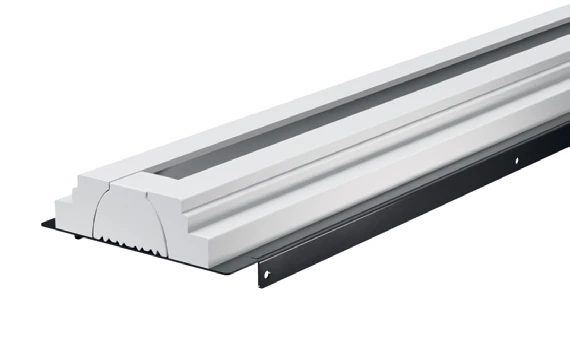

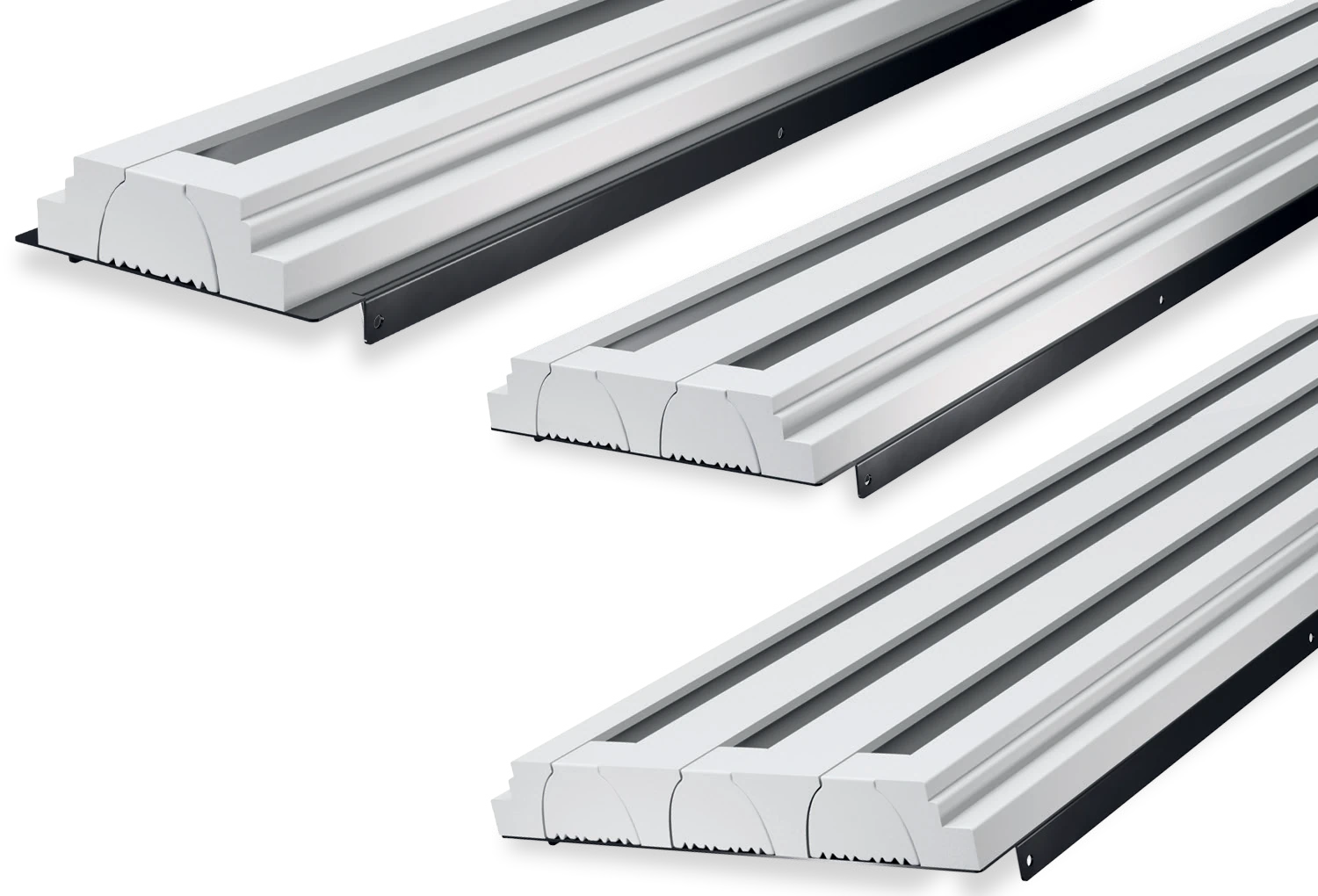

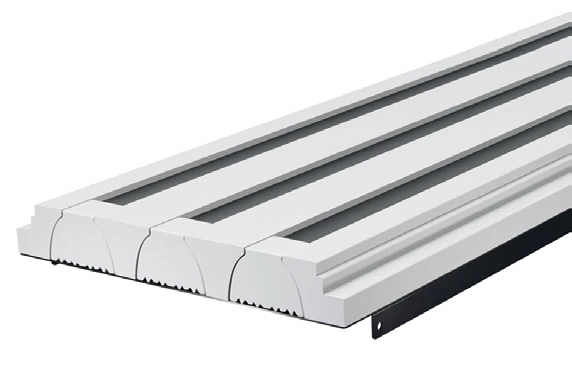

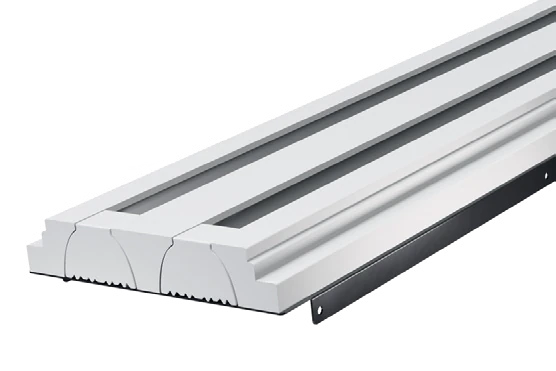

Rodzina nawiewników PLINE z jedną, dwiema i trzema szczelinami

Komfort dystrybucji chłodnego powietrza oraz możliwość doboru liczby szczelin i długości nawiewnika do wymaganego przepływu.

Liczba szczelin
1 / 2 / 3
Szerokość szczeliny
20 mm
Długości standardowe
625 / 1000 / 1250 mm
Sprawdź PLINE
WYDAJNOŚĆ WPISANA WE WNĘTRZE

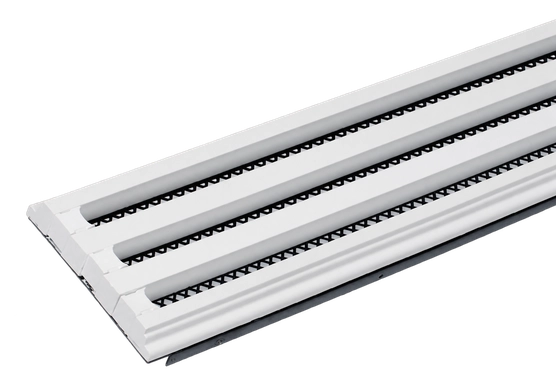

LINE

Liniowy nawiewnik bezramowy

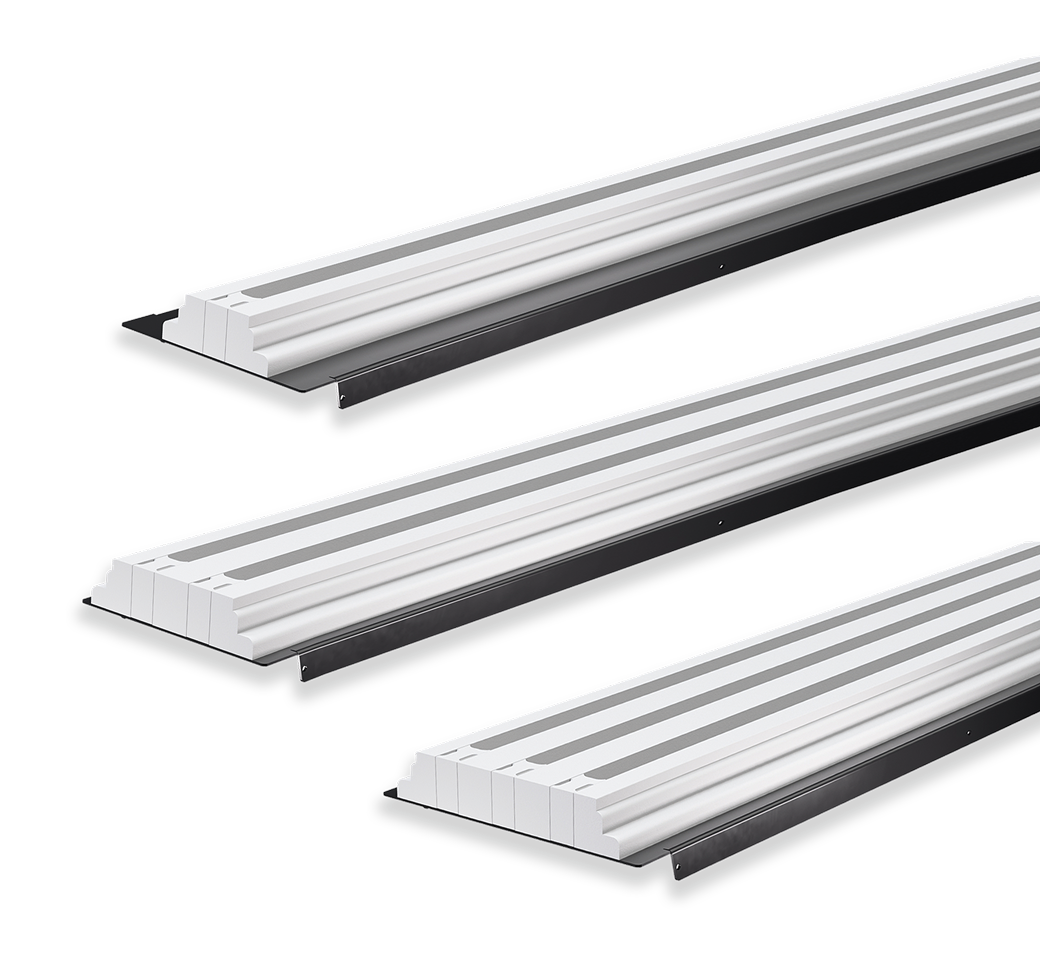

Rodzina nawiewników LINE z jedną, dwiema i trzema szczelinami

Spójne wykończenie wnętrza oraz możliwość doboru pod kątem oporów i akustyki.

Liczba szczelin
1 / 2 / 3
Szerokość szczeliny
12 lub 18 mm
Długości standardowe
625 / 1000 / 1250 mm
Sprawdź LINE

Montaż: dedykowane skrzynki UNIBOX. Dobierasz je do modelu, długości i liczby szczelin nawiewnika.

Zobacz skrzynki

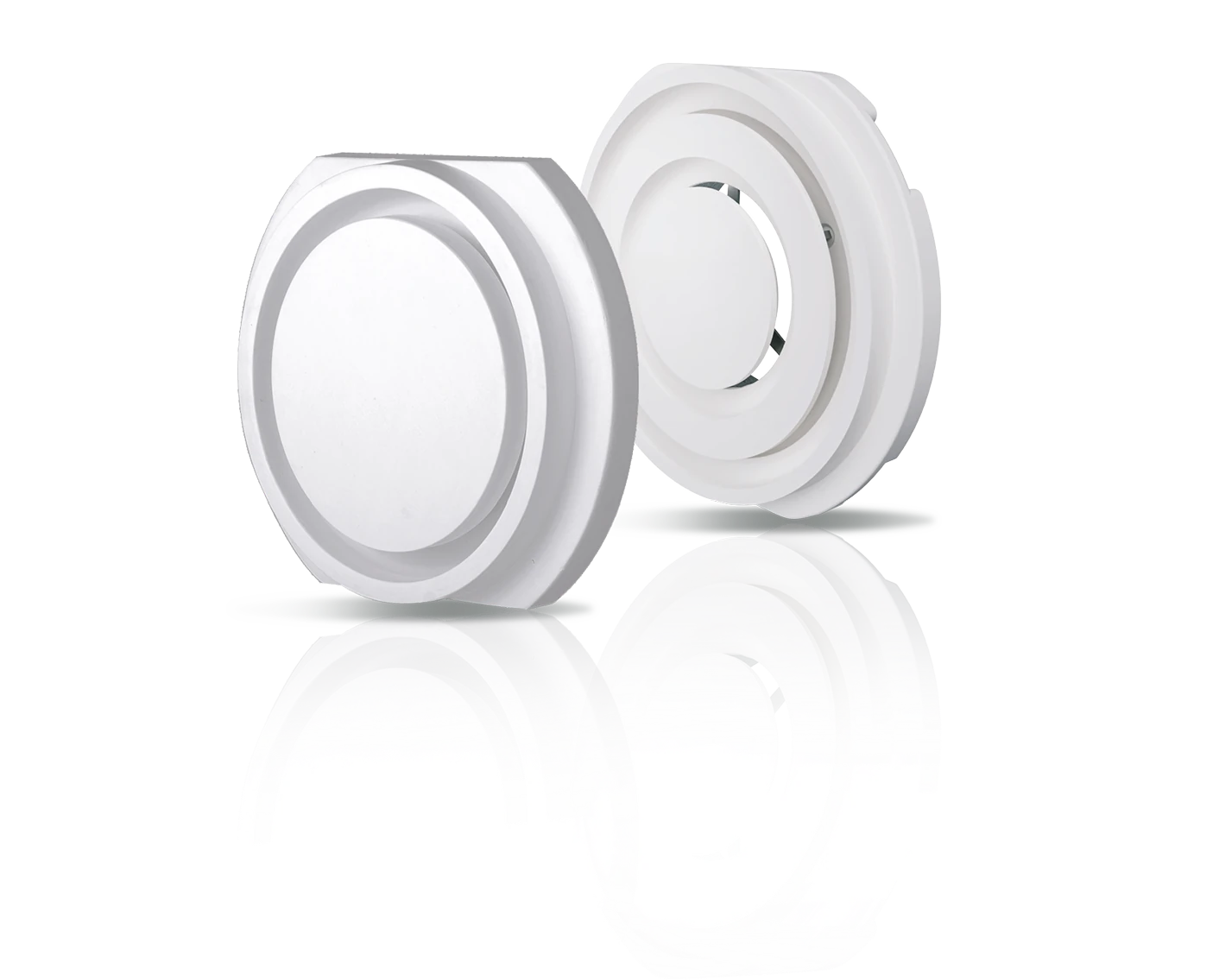

Nawiewniki okrągłe VENTMANN — nowe zdjęcie produktu dostarczone do projektu

ALTERNATYWA DLA WYBRANYCH PROJEKTÓW

Kształt dopasowany do charakteru wnętrza

PCIRCLE łączy bezramową konstrukcję z efektem Coandy. Może uzupełnić projekty, w których zamiast linii lepiej sprawdzi się punktowy, okrągły detal.

Sprawdź PCIRCLE

WYGLĄD I PARAMETRY PLINE

Dobierz PLINE na podstawie rzeczywistych parametrów technicznych.

Przepływ powietrza, strata ciśnienia, poziom ciśnienia akustycznego i zasięg nawiewu - te dane pozwalają ocenić nawiewnik jako element instalacji HVAC. Zobacz, co zmienia liczba szczelin w modelu PLINE.

Porównanie PLINE przy tym samym przepływie i długości
RZECZYWISTE DANE Z KATALOGU

Ten sam przepływ. Ta sama długość nawiewnika.

300 m³/hprzez jeden nawiewnik1000 mmdługość nawiewnika
PLINE 1/20PLINE z jedną szczeliną 20 mm

Jedna szczelina - subtelna linia o dowolnej długości, którą możesz stworzyć łącząc nawiewniki.

Strata ciśnienia Pt
39 Pa
Ciśnienie akustyczne SPLA
29 dB(A)
Zasięg X przy 0,25 m/s
12,2 m

W tym punkcie pracy wariant 1-szczelinowy ma najwyższy opór i najdłuższy zasięg spośród trzech porównywanych modeli.

PLINE 2/20PLINE z dwiema szczelinami po 20 mm

Dwie szczeliny - inny projekt, inne wymagania, inny nawiewnik, ale ten sam doskonały efekt.

Strata ciśnienia Pt
16 Pa
Ciśnienie akustyczne SPLA
<20 dB(A)
Zasięg X przy 0,25 m/s
9,3 m

Przy 400 m³/h są niższe opory i niższy poziom ciśnienia akustycznego niż dla wariantu 1-szczelinowego.

PLINE 3/20PLINE z trzema szczelinami po 20 mm

Trzy szczeliny - duża przepustowość nawiewnika przy znacznie krótszej długości instalacji.

Strata ciśnienia Pt
7 Pa
Ciśnienie akustyczne SPLA
<20 dB(A)
Zasięg X przy 0,25 m/s
6,2 m

W tym porównaniu wariant 3-szczelinowy ma najniższą stratę ciśnienia.

Źródło: katalog techniczny VENTMANN, s. 33. SPLA podano w odległości 1 m od nawiewnika. To porównanie punktów katalogowych, a nie dobór całego systemu.

Zobacz dane źródłowe ↗

WYGLĄD I PARAMETRY LINE

Duża przepustowość, dyskretna forma - dobierz odpowiedni wariant LINE.

Obsłuż wymagany przepływ, zachowując estetyczne wykończenie sufitu lub ściany. Wybór liczby szczelin, ich szerokości i długości nawiewnika pozwala dopasować LINE do projektu oraz ograniczyć opory i hałas przepływu.
Również w instalacjach wymagających dużej ilości powietrza.

Porównanie PLINE przy tym samym przepływie i długości
RZECZYWISTE DANE Z KATALOGU

Większa wydajność. Dłuższy nawiewnik.

3  szczelinowyliczba szczelin18  mmszerokość szczeliny
625 mmPLINE z jedną szczeliną 20 mm


Wysoka funkcjonalność i minimalistyczna forma, która harmonijnie wpisuje się w projekt wnętrza.

Strata ciśnienia Pt
17 Pa
Ciśnienie akustyczne SPLA
<20 dB(A)
Zasięg X przy 0,25 m/s
3,5 m

LINE ułatwia zagospodarowanie ograniczonej przestrzeni, zapewniając niski opór przepływu i warunki do cichej pracy klimatyzatora.

1000 mmPLINE z dwiema szczelinami po 20 mm


Większa wydajność, ale ta sama dyskretna estetyka i spójność z aranżacją wnętrza.

Strata ciśnienia Pt
19 Pa
Ciśnienie akustyczne SPLA
23 dB(A)
Zasięg X przy 0,25 m/s
5,1 m

Przy montażu ściennym LINE kieruje powietrze w głąb pomieszczenia, zamiast prowadzić je wzdłuż ściany.

1250 mmPLINE z trzema szczelinami po 20 mm


Nawet przy najwyższych wymaganiach technicznych nie trzeba rezygnować z minimalistycznego wykończenia.

Strata ciśnienia Pt
20 Pa
Ciśnienie akustyczne SPLA
27 dB(A)
Zasięg X przy 0,25 m/s
5,9 m

W wysokich wnętrzach większy zasięg strugi pozwala doprowadzić chłodne powietrze tam, gdzie przebywają domownicy.

Źródło: katalog techniczny VENTMANN, s. 33. SPLA podano w odległości 1 m od nawiewnika. To porównanie punktów katalogowych, a nie dobór całego systemu.

Zobacz dane źródłowe ↗

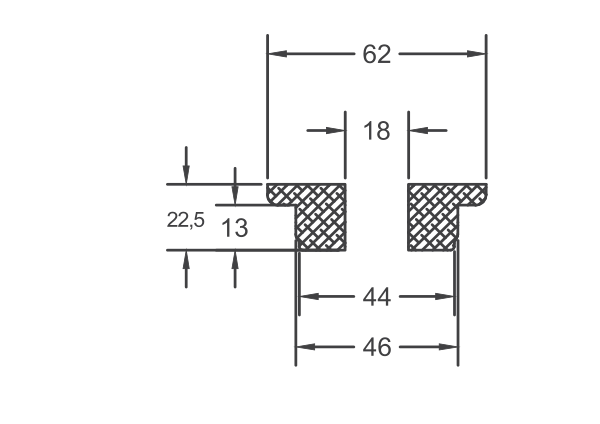

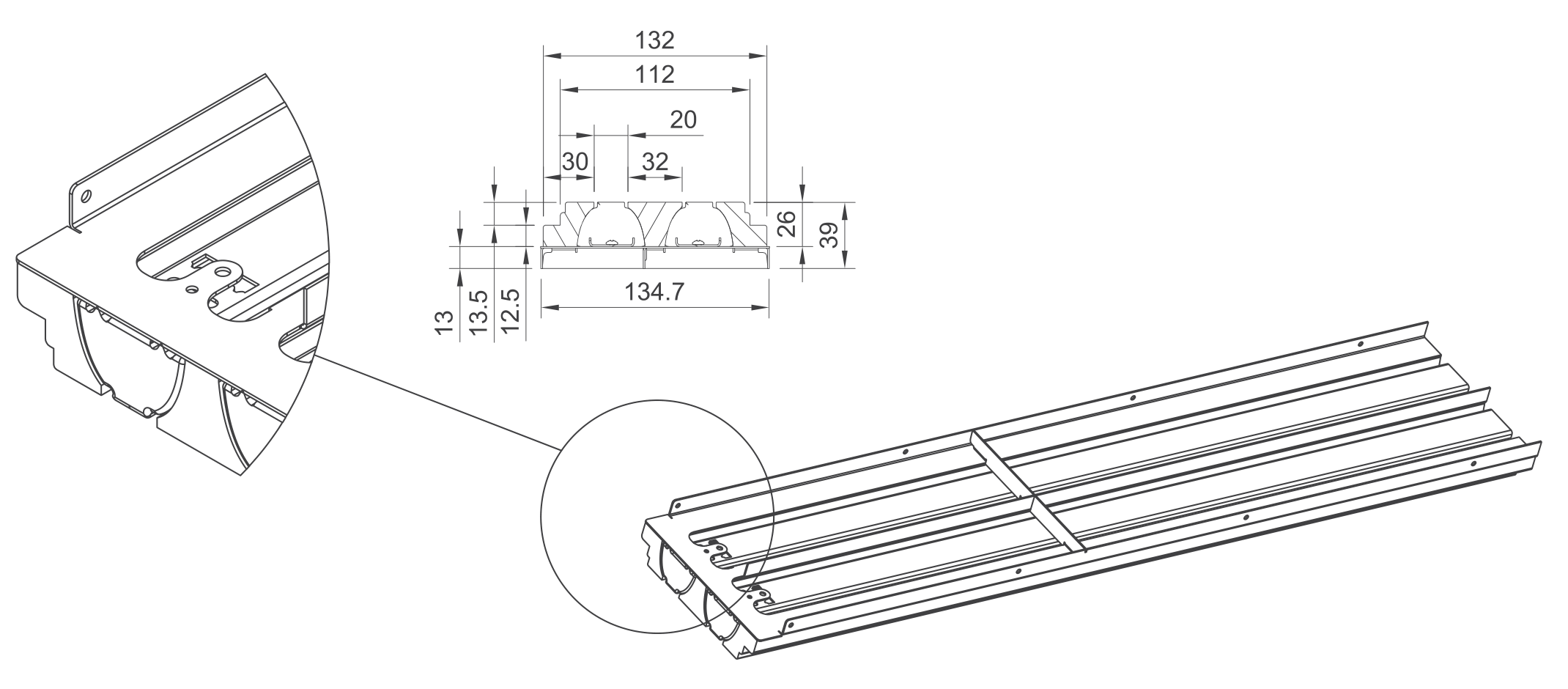

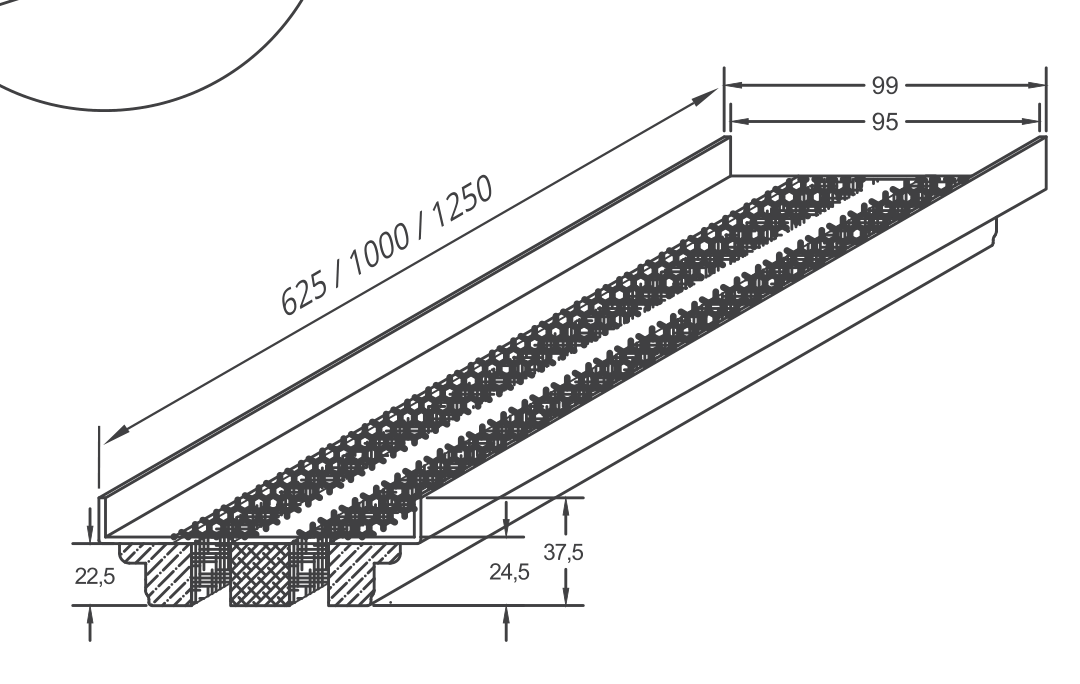

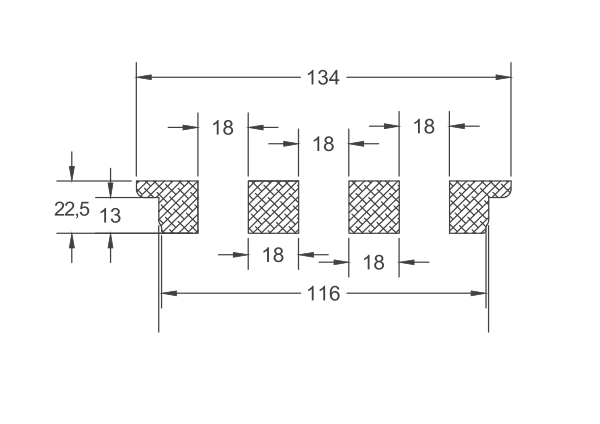

WYMIARY DO PROJEKTU I ZABUDOWY

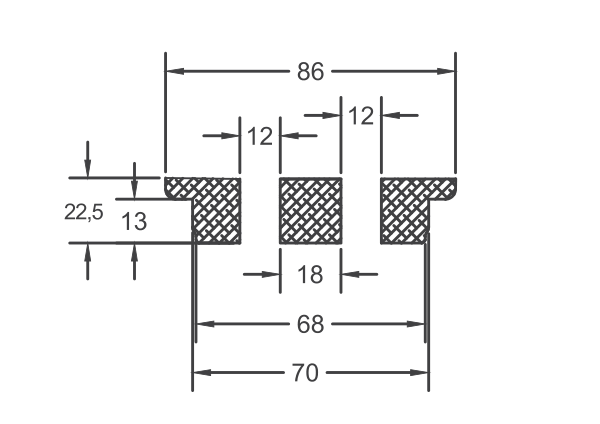

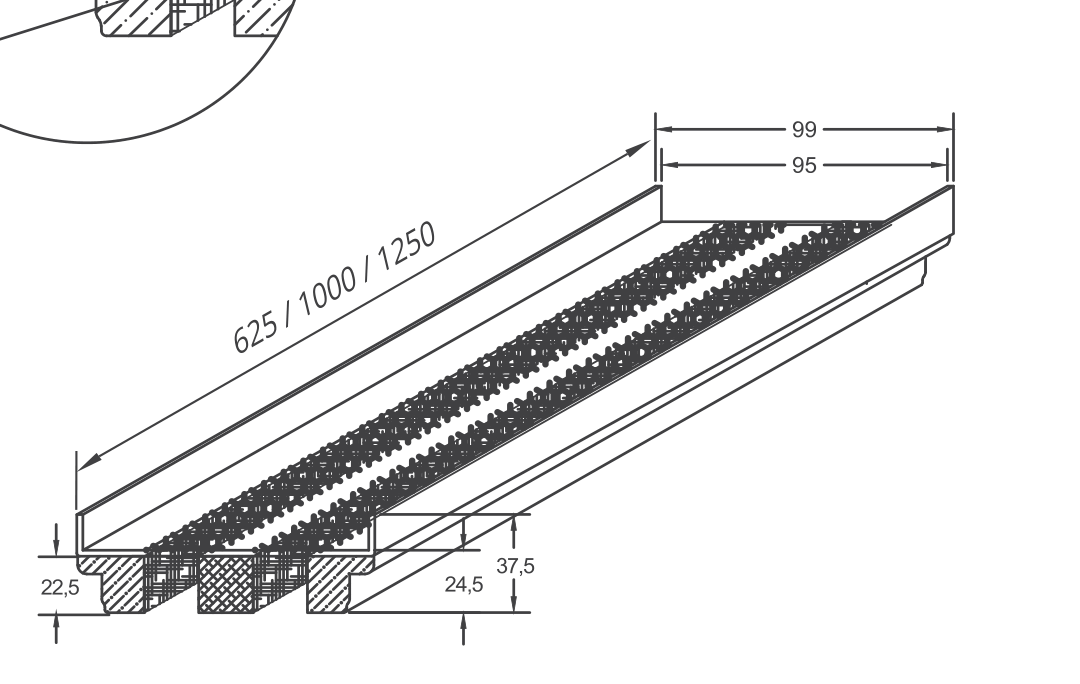

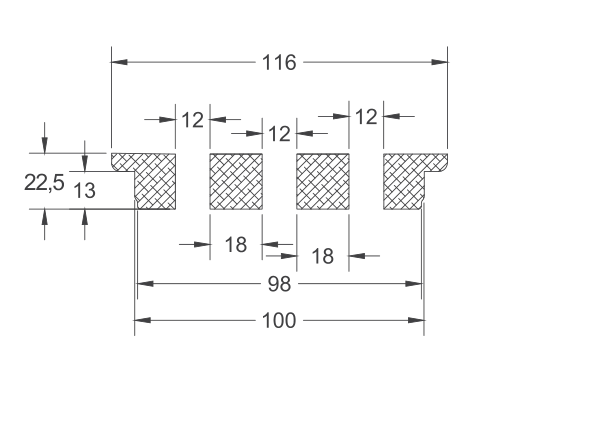

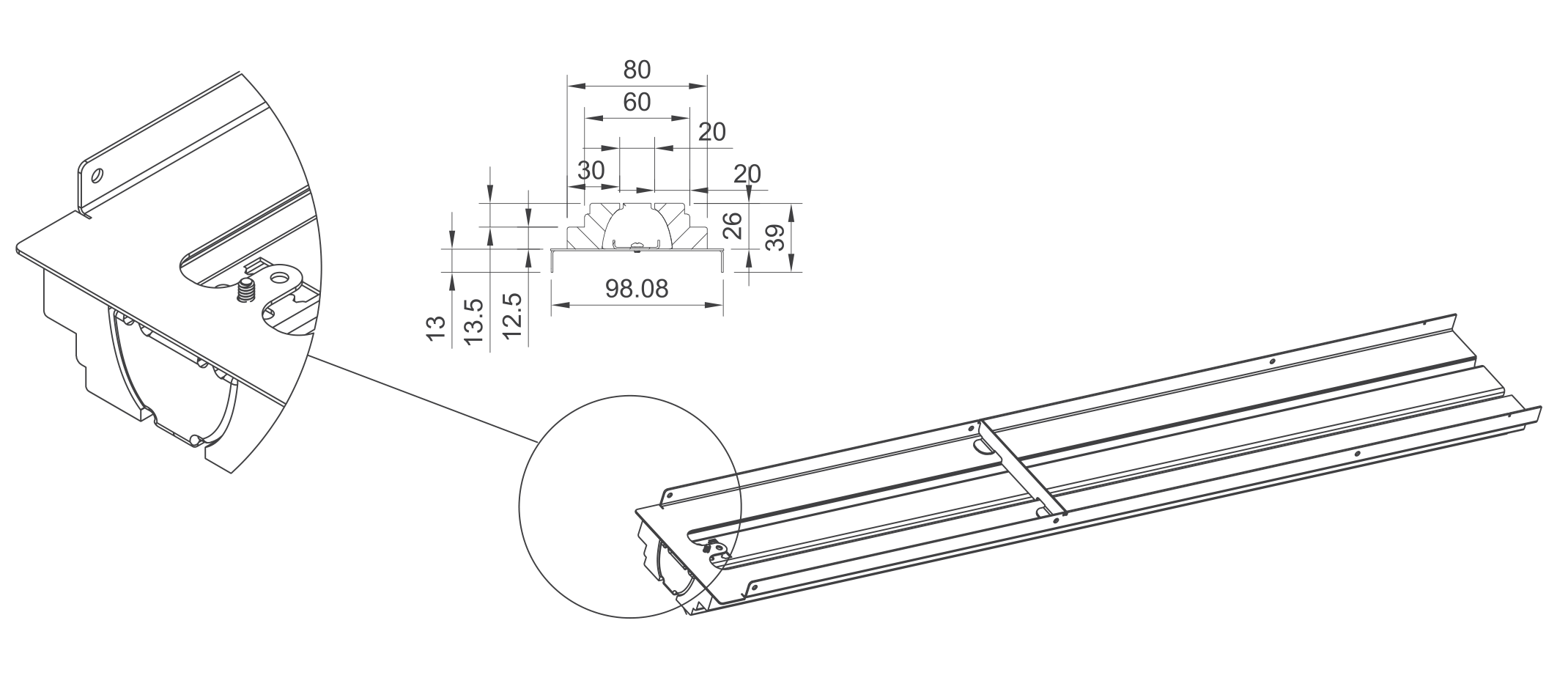

Rysunki techniczne i wymiary

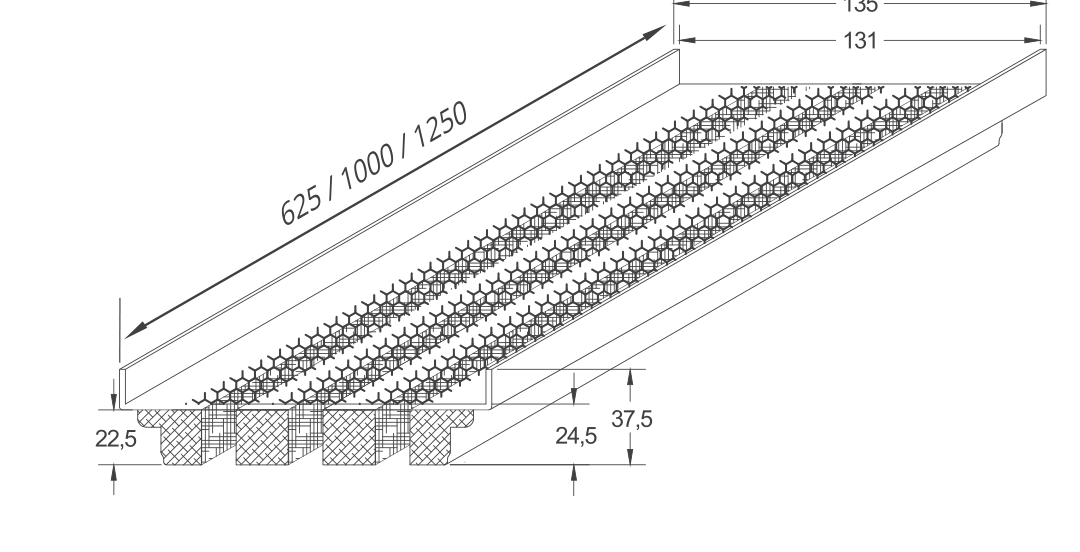

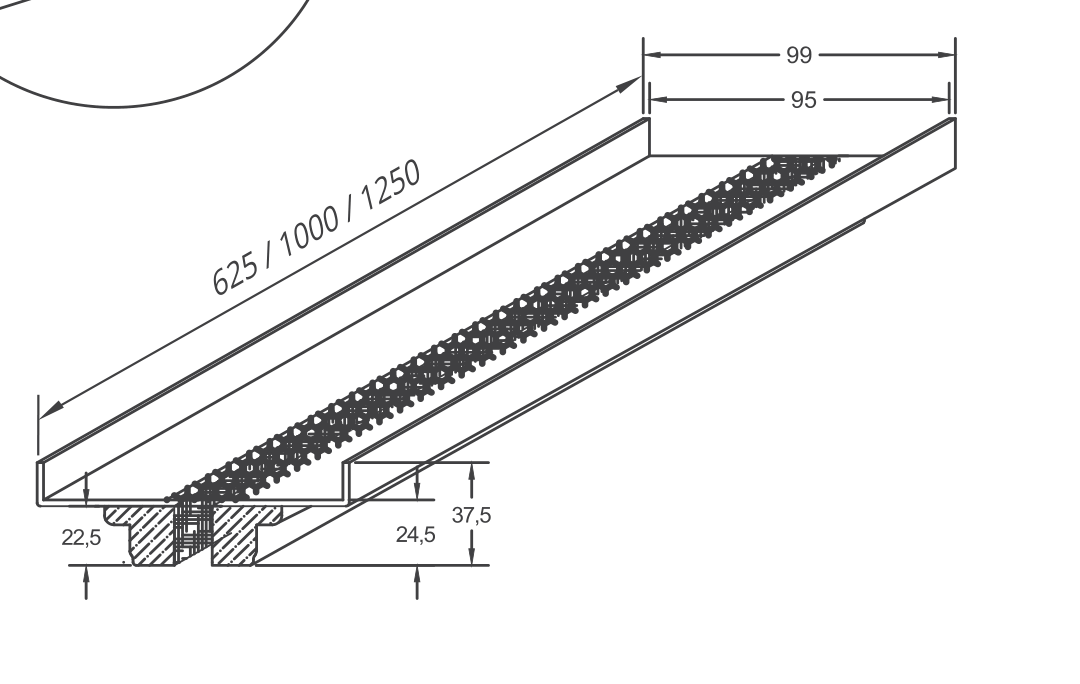

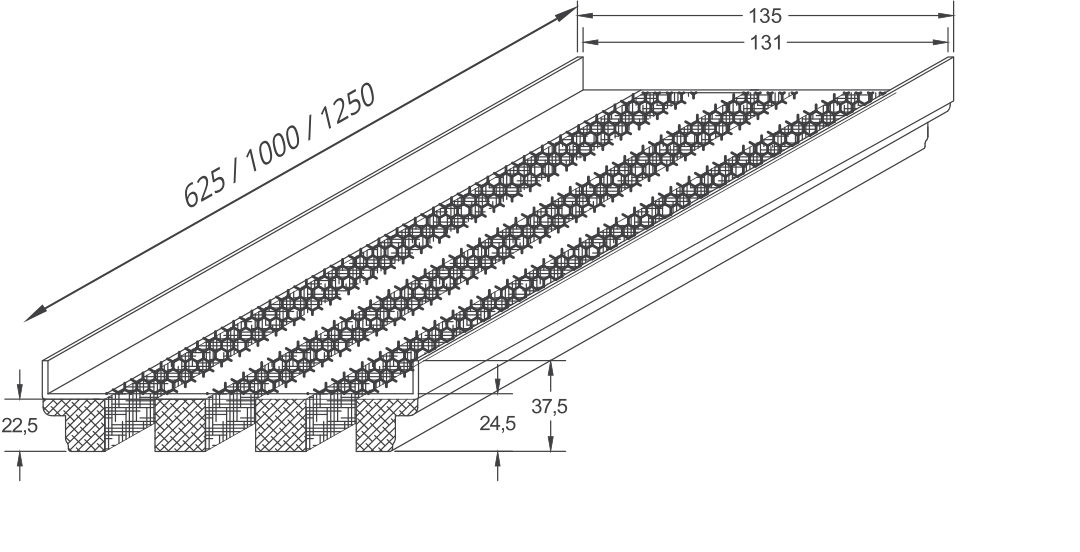

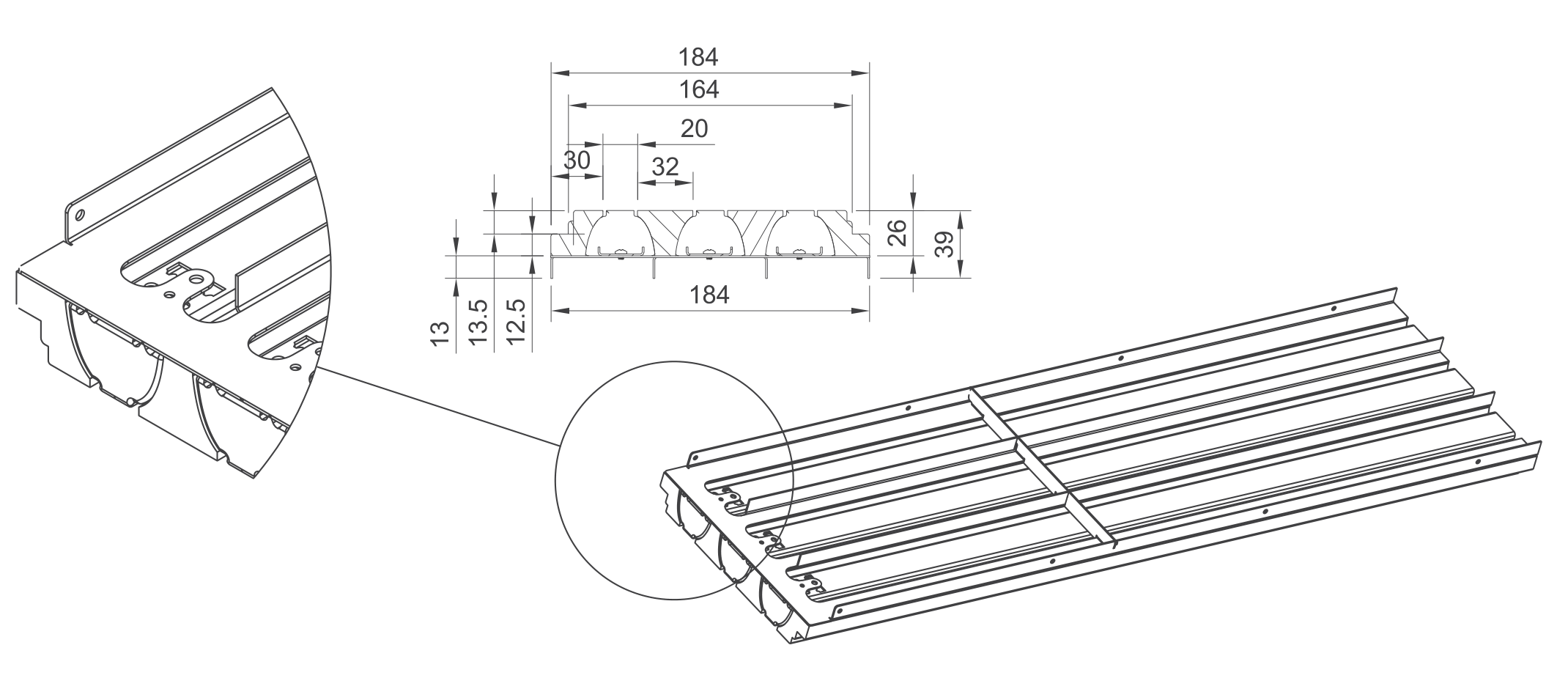

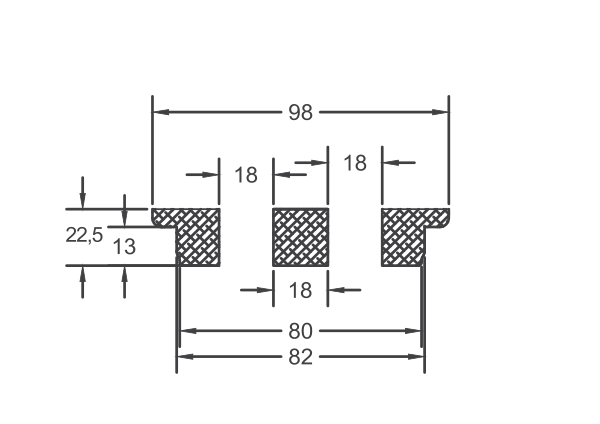

Sprawdź wymiary poszczególnych wariantów oraz szczegóły montażowe nawiewników VENTMANN.

Wybierz wariant, a następnie kliknij rysunek, aby otworzyć jego stronę w katalogu.

Wybierz rodzinę nawiewników, a następnie wariant rysunku technicznego

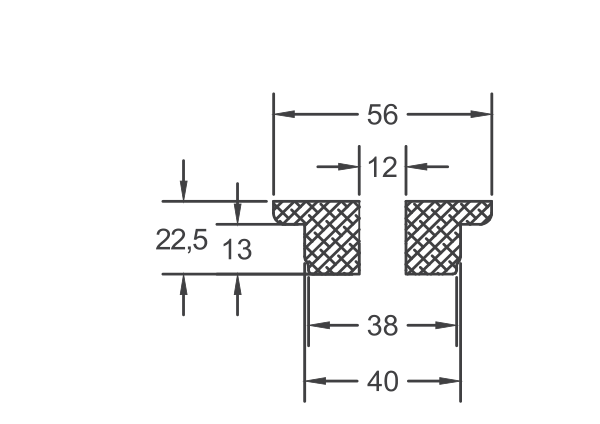

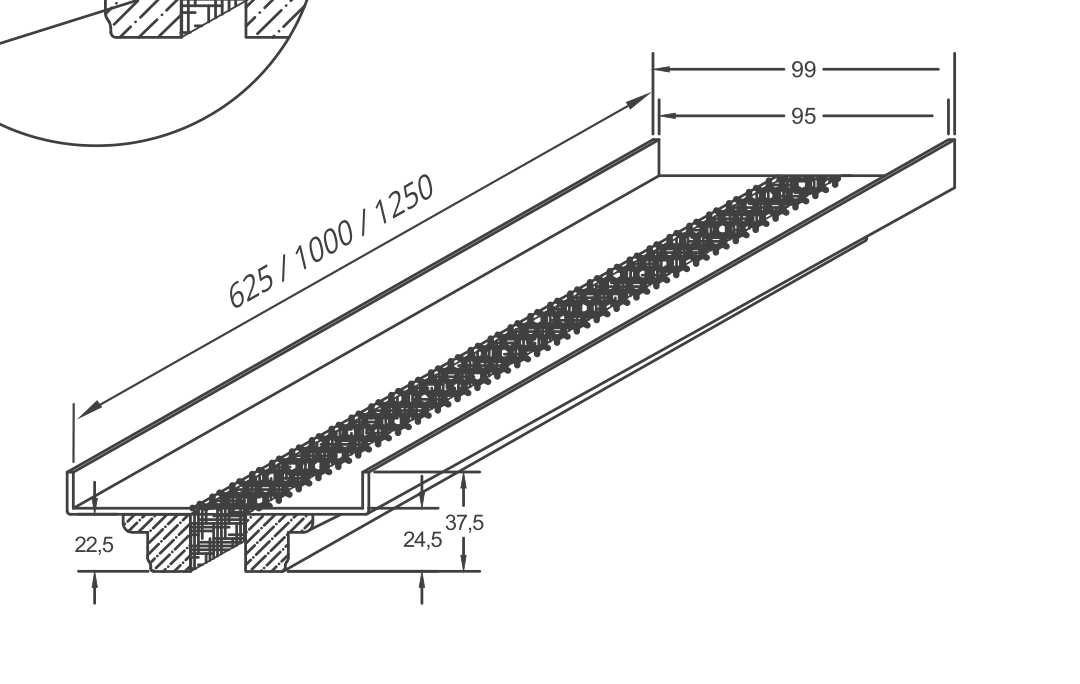

Warianty LINE i PLINE

WYBIERZ WARIANT

Warianty CIRCLE i PCIRCLE

WYBIERZ WARIANT

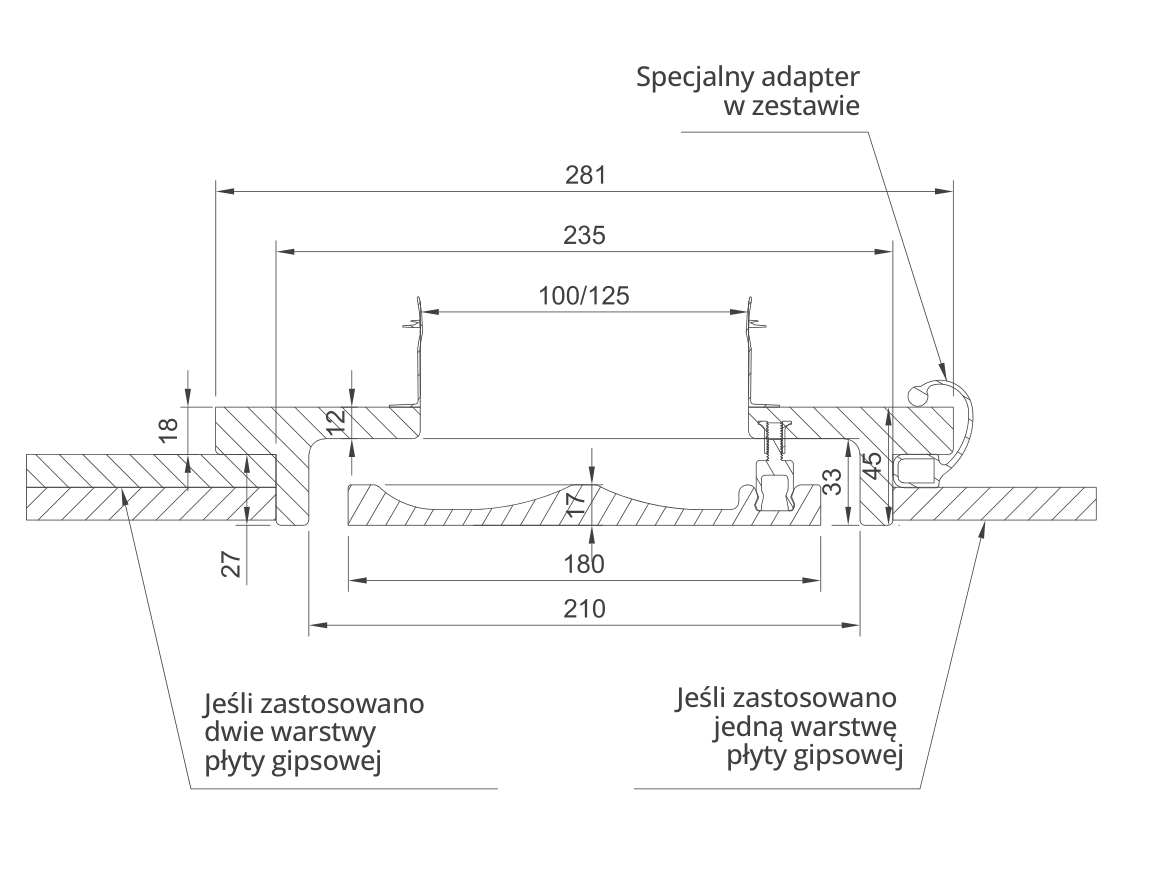

CIRCLE 100/125
Rysunek wymiarowy CIRCLE 100/125, wymiary w milimetrach
Otwórz w katalogu

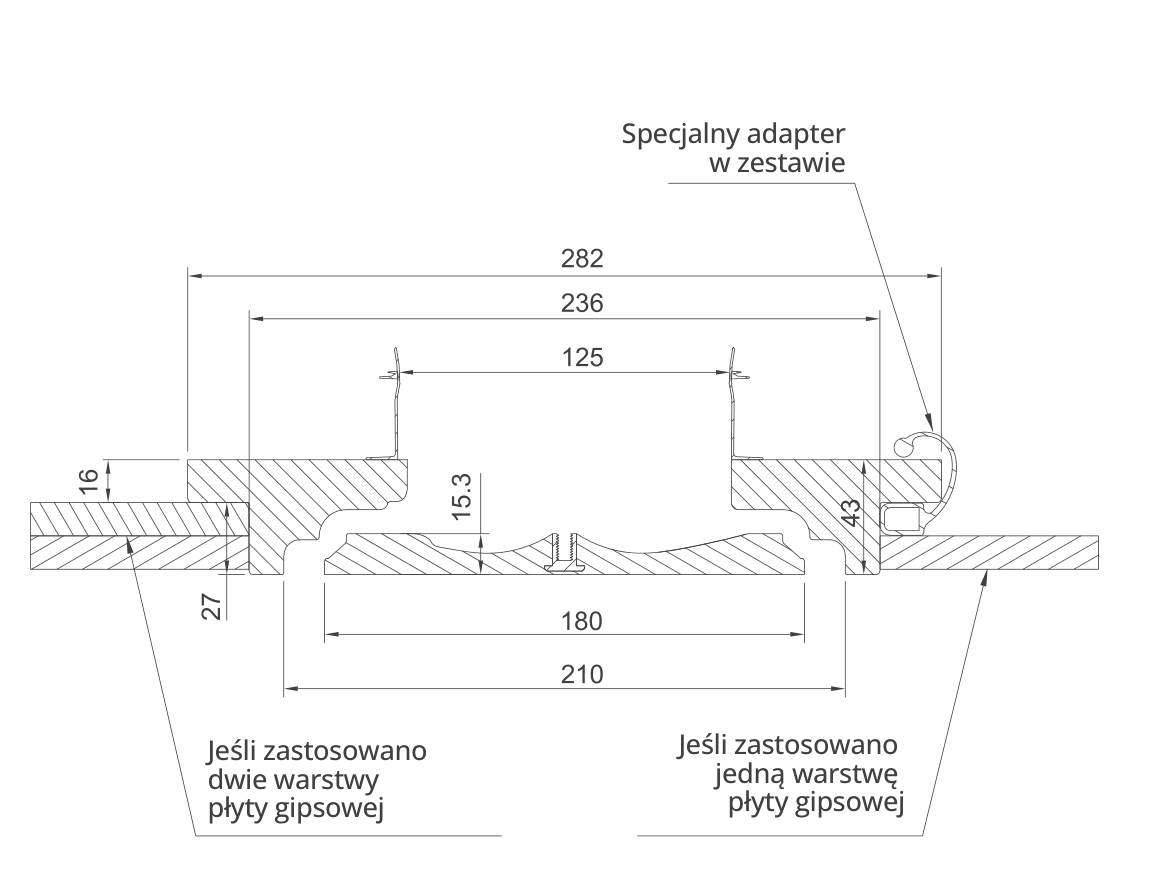

PCIRCLE 125
Rysunek wymiarowy PCIRCLE 125, wymiary w milimetrach
Otwórz w katalogu

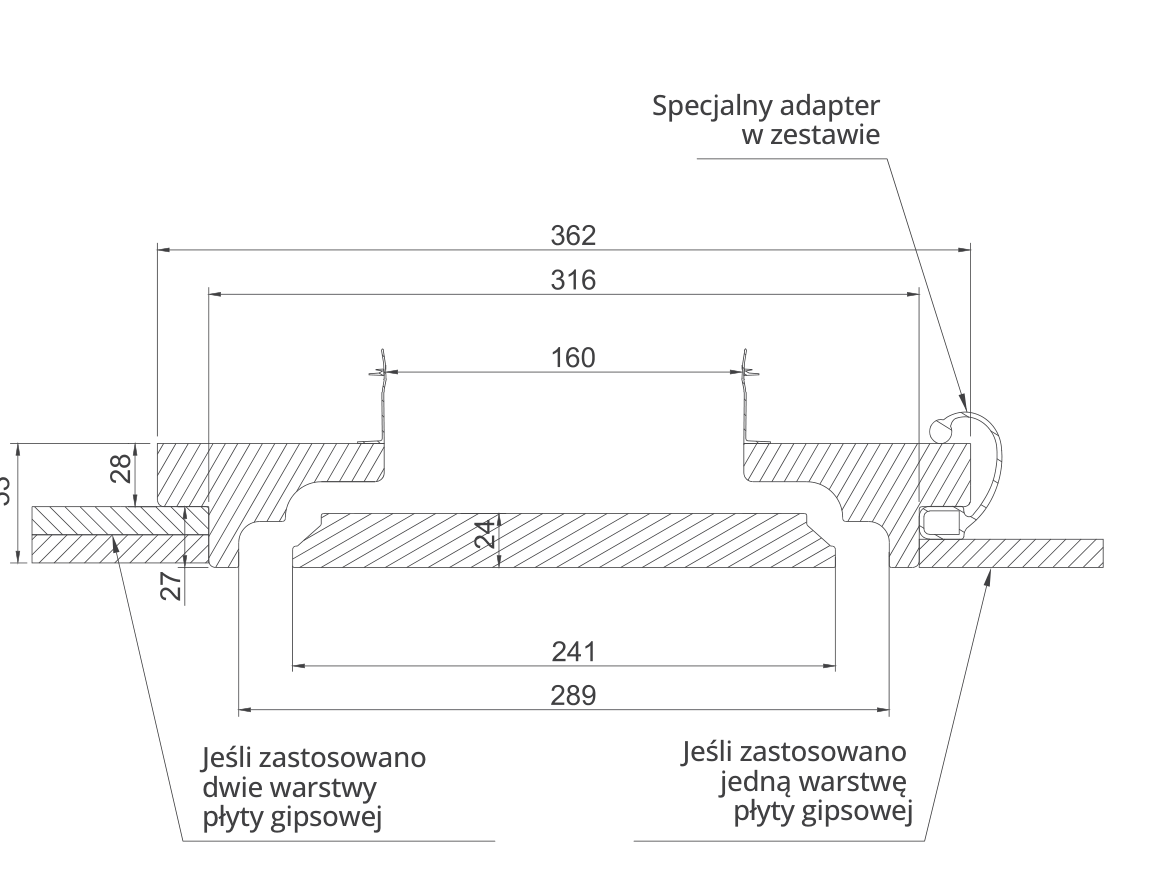

PCIRCLE 1601
Rysunek wymiarowy PCIRCLE 1601, wymiary w milimetrach
Otwórz w katalogu

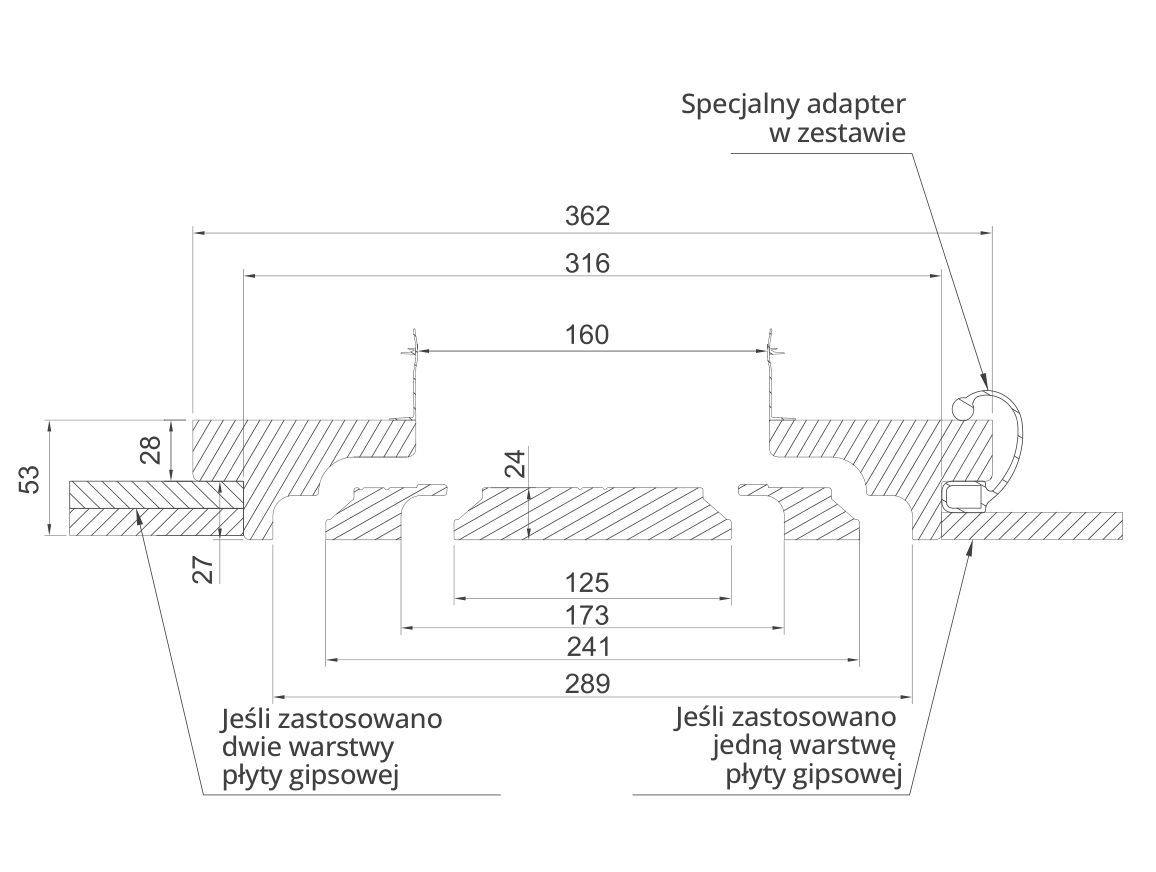

PCIRCLE 1602
Rysunek wymiarowy PCIRCLE 1602, wymiary w milimetrach
Otwórz w katalogu

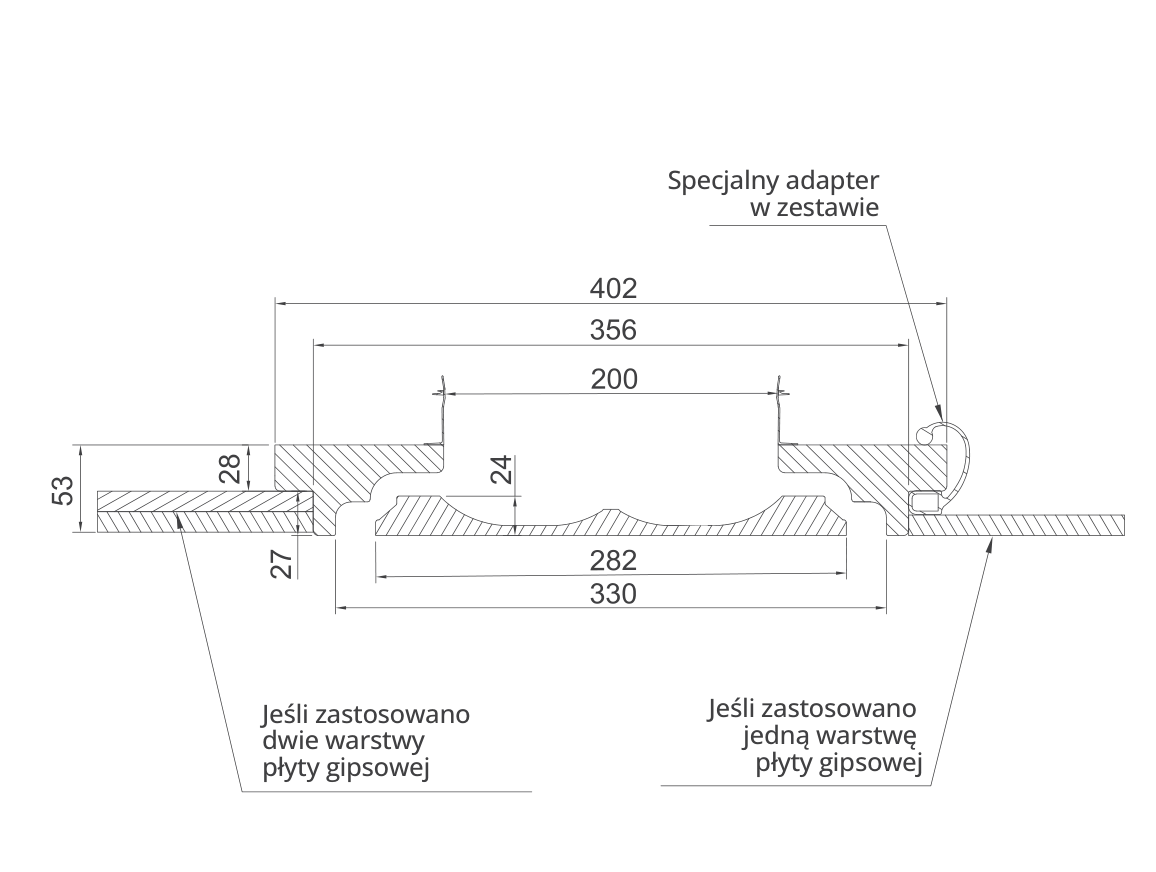

PCIRCLE 2001
Rysunek wymiarowy PCIRCLE 2001, wymiary w milimetrach
Otwórz w katalogu

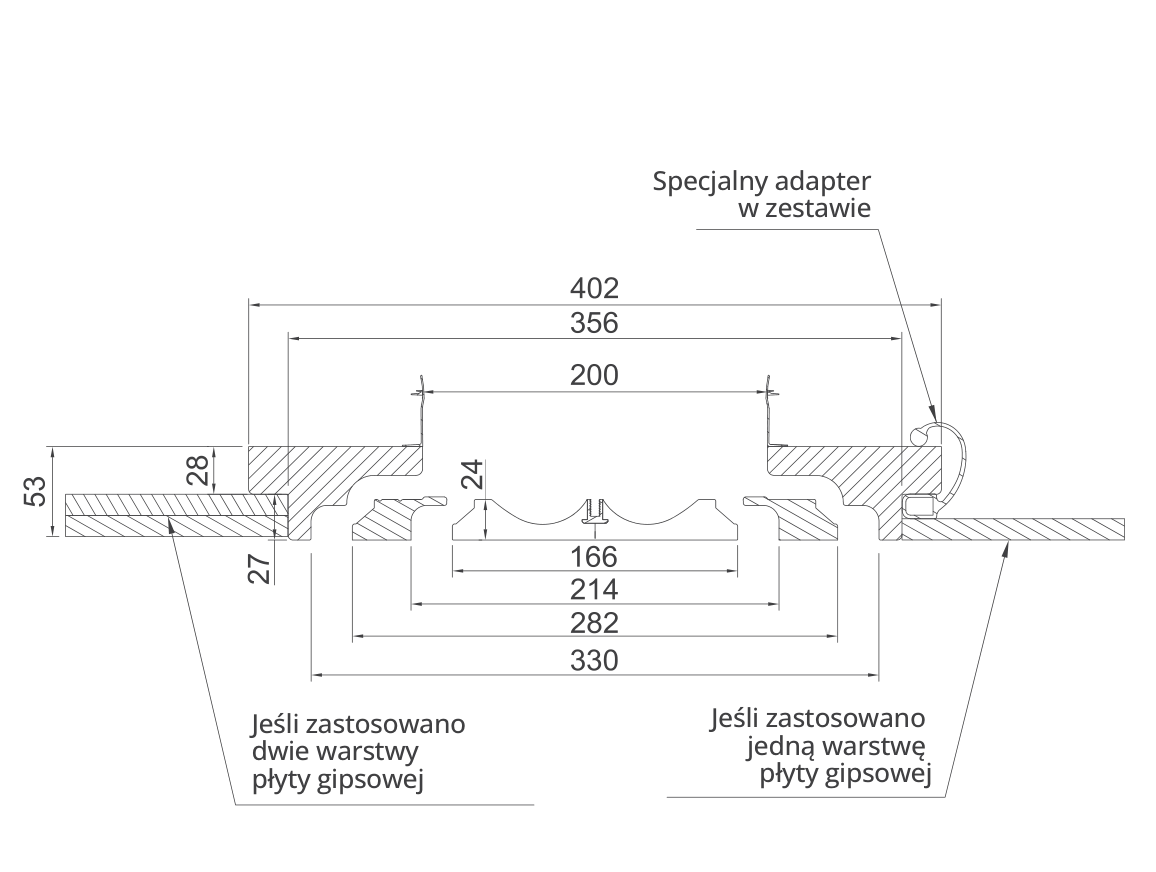

PCIRCLE 2002
Rysunek wymiarowy PCIRCLE 2002, wymiary w milimetrach
Otwórz w katalogu

Wymiary w mm · Rysunki z katalogu technicznego VENTMANN.

UNIBOX · ELEMENT ZESTAWU PLINE / LINE

Efektowny we wnętrzu. Prosty w montażu.

Dedykowane skrzynki rozprężne UNIBOX mają przygotowane nacięcia, które znajdują się na górze i z boku skrzynki. Na inwestycji wybierasz miejsce wykonania otworów przyłączeniowych i sposób podłączenia kanału dopasowany do prowadzenia instalacji i Twoich potrzeb.

6 mm

Wewnętrzna izolacja
z maty kauczukowej

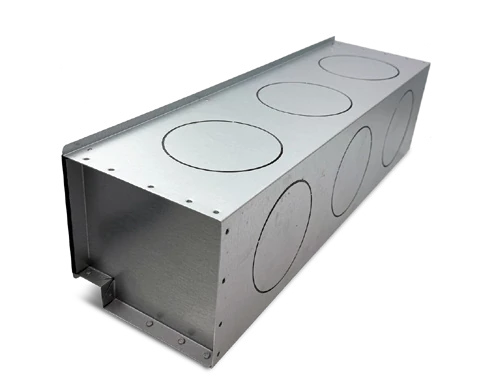

PRZYGOTOWANE NACIĘCIA: GÓRA + BOKUNIBOX z widocznymi okrągłymi nacięciami pod przyłącza od góry i od boku

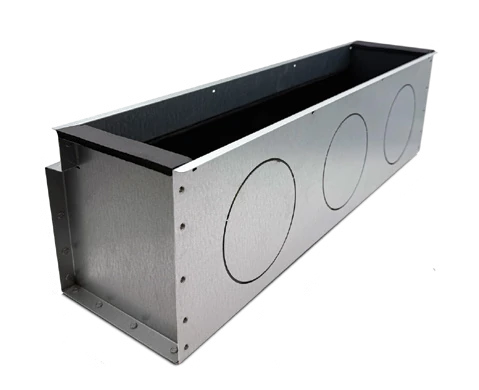

Zbliżenie górnej części UNIBOX — widoczna czarna izolacja wewnętrzna
Widoczna od wewnątrz mata kauczukowa 6 mm

PRZYGOTOWANIE SKRZYNKI DO MONTAŻU

Od nacięcia do gotowego przyłącza.

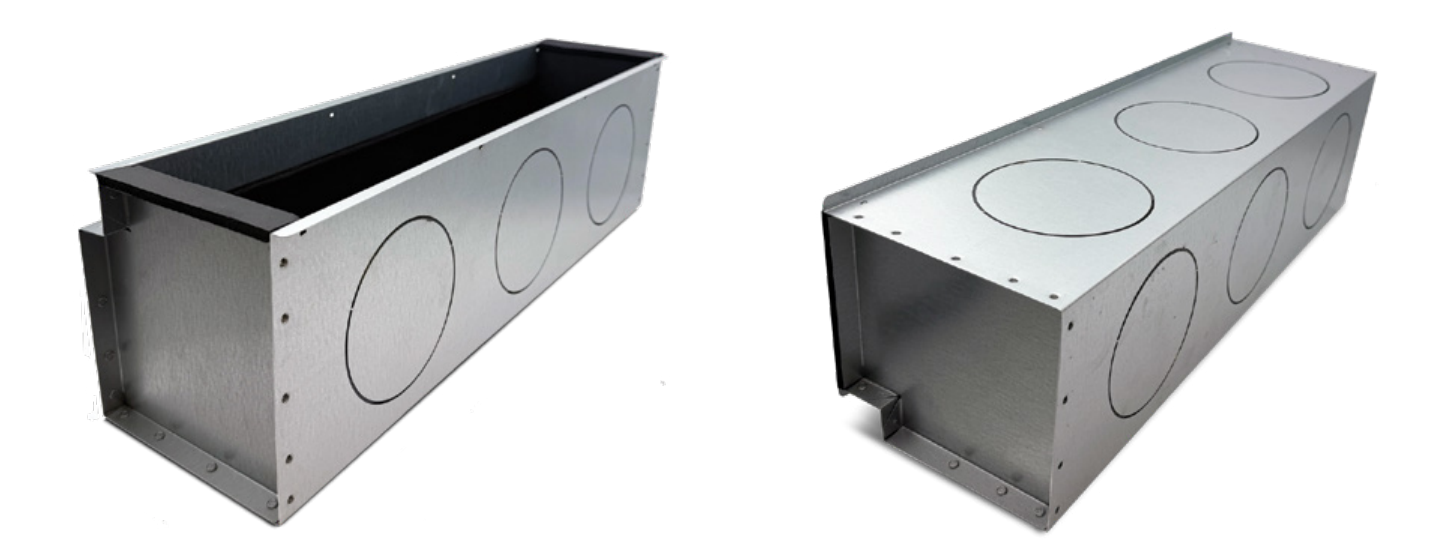

Schemat UNIBOX: wybierz przyłącze — ilustracja z katalogu technicznego, strona 41
1

Wybierz przyłącze

Wybierz otwór spośród przygotowanych nacięć na skrzynce.

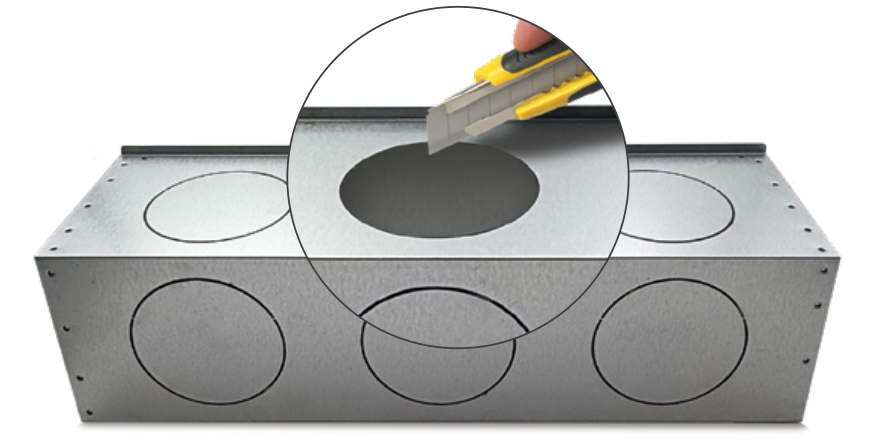

Schemat UNIBOX: wytnij otwór — ilustracja z katalogu technicznego, strona 41
2

Wytnij otwór

Wytnij otwór nożykiem po przygotowanym obwodzie.

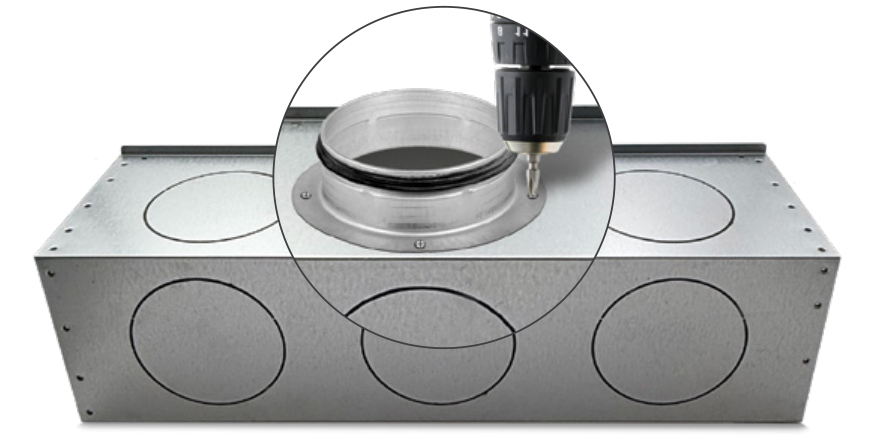

Schemat UNIBOX: przykręć króciec metalowy — ilustracja z katalogu technicznego, strona 41
3A

Przykręć króciec metalowy

Zamocuj króciec śrubami w przygotowanym otworze.

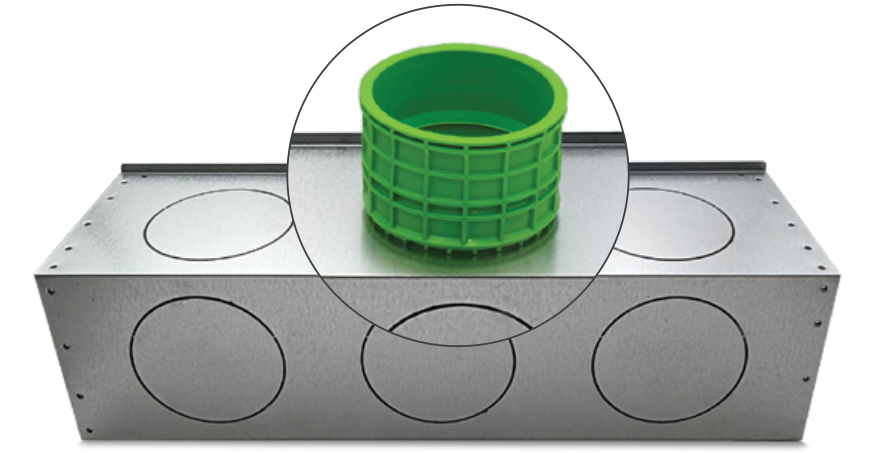

Schemat UNIBOX: wciśnij króciec elastyczny — ilustracja z katalogu technicznego, strona 41
3B

Wciśnij króciec elastyczny

Wciśnij króciec w przygotowany otwór — wariant tylko dla średnicy 75 mm.

Zobacz schemat w katalogu · s. 41

UNIBOX dobierasz razem z nawiewnikiem - jej wariant musi odpowiadać wybranemu modelowi.

Jeśli żadna ze standardowych skrzynek nie pasuje do warunków na budowie, przygotujemy skrzynkę na zamówienie, dopasowaną do Twojej instalacji.

Kompatybilność według katalogu technicznego, s. 38–40.

UNIBOX A

PLINE 1/20
LINE 1/12, 1/18, 2/12, 2/18

UNIBOX B

PLINE 2/20
LINE 3/12, 3/18

UNIBOX C

PLINE 3/20
Wariant dla serii PLINE

OD ZABUDOWY DO GOTOWEGO SUFITU

Zobacz, jak wygląda montaż.

Montaż jest prosty i nie wymaga dodatkowych etapów wykończeniowych. Nawiewnik gipsujesz i malujesz razem z sufitem, używając tej samej farby. Rozwiązanie jest przystosowane do sufitów z pojedynczej i podwójnej płyty gipsowo-kartonowej.

  1. 1

    Osadzenie w zabudowie

    Nawiewnik montujesz na etapie wykonywania sufitu.

  2. 2

    Szpachlowanie powierzchni

    Integrujesz element z płaszczyzną zabudowy.

  3. 3

    Wspólne malowanie

    Wykańczasz nawiewnik i sufit tą samą farbą.

MONTAŻ NAWIEWNIKA LINIOWEGO

Więcej możliwości, mniej ograniczeń montażowych.

Skrzynka rozprężna daje dużą swobodę montażu. Możesz wybrać przyłącza o średnicy od 75 do 200 mm lub zamówić indywidualną konfigurację, a także zdecydować, czy króciec ma znajdować się z boku, czy od góry. Całość jest przystosowana do zabudowy z pojedynczej lub podwójnej płyty g-k.

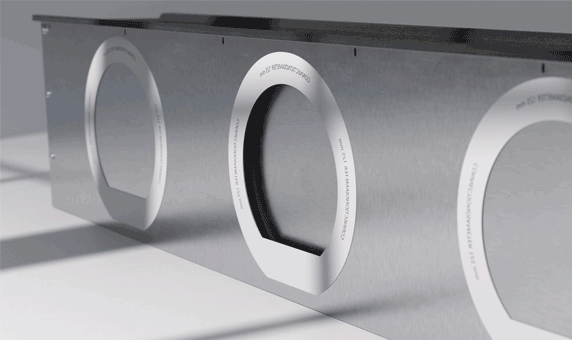

Animacja montażu nawiewnika liniowego VENTMANN w konstrukcji sufitu
Animacja montażu · materiał VENTMANN
Inspiracja jasnego salonu z trzema szczelinami PLINE w suficie — materiał VENTMANN

ARGUMENT W ROZMOWIE Z INWESTOREM

Kompletna oferta pokazuje
również efekt końcowy.

Klient porównujący podobne klimatyzatory może zobaczyć coś więcej niż moc urządzenia i cenę montażu i skupić swoją uwagę na faktycznie widocznych dla niego elementach.

  • Sposób rozprowadzenia chłodnego powietrza.
  • Wykończenie nawiewu i wywiewu.
  • Przykłady wnętrz z VENTMANN.

Pokazujesz nie tylko, jaki system zamontujesz, ale też jak może wyglądać wnętrze po zakończeniu prac.

Otwórz Album inspiracji

WSPARCIE TECHNICZNE VENTIA

Masz projekt klimatyzacji kanałowej?
Dobierzemy dla Ciebie nawiewniki VENTMANN i skrzynki Unibox.

Prześlij podstawowe informacje o instalacji i wymaganych przepływach. Pomożemy wybrać PLINE, LINE oraz odpowiednie skrzynki UNIBOX.

Mateusz Marcinkowski
Kierownik Produktu VENTMANN

[email protected] +48 798 876 375
