Nowoczesny obiekt komercyjny
Centrale wentylacyjne z pompą ciepła

Komfovent RHP. Wentylacja, grzanie i chłodzenie bez agregatu zewnętrznego.

Jedna centrala zamiast rozproszonego układu urządzeń. Mniej infrastruktury do zaprojektowania, skoordynowania i zamontowania.

↓  Pobierz broszurę RHP
Centrala Komfovent RHP Pro2RHP PRO2
RHP STANDARDCentrala Komfovent RHP Standard
NOWOŚĆRHP 2500w rodzinie Standard
RHP PROCentrala Komfovent RHP Pro
Jedna centrala zamiast wielu urządzeń
Bez agregatu na zewnątrz
Pełny typoszereg do 46 000 m³/h
Wsparcie Ventia na etapie doboru
Mniej elementów poza centralą

Koncepcja instalacji, która zostawia więcej swobody projektowej

RHP integruje centralę wentylacyjną, wymiennik obrotowy i rewersyjną pompę ciepła w jednej obudowie.

To realna alternatywa dla układu opartego na centrali, osobnych urządzeniach grzewczych i chłodniczych oraz agregacie zewnętrznym — szczególnie tam, gdzie architektura lub dostępna przestrzeń stawiają granice.

Bez agregatu na dachu lub elewacji

Nie rezerwujesz miejsca i nie uzgadniasz lokalizacji dodatkowego urządzenia z architektem, inwestorem czy konserwatorem.

Bez tras chłodniczych między urządzeniami

Odpadają przejścia przez przegrody, izolacja, elementy montażowe i koordynacja instalacji chłodniczej poza centralą.

Jedna logika sterowania

Wentylacja, odzysk oraz aktywne grzanie i chłodzenie pracują jako zaprojektowany, zintegrowany układ.

Najważniejsza różnica

Zobacz, co znika z projektu

Mniej elementów nie oznacza mniej funkcji. Oznacza mniej tras, przejść, uzgodnień i zależności międzybranżowych.

Rozwiązanie RHP

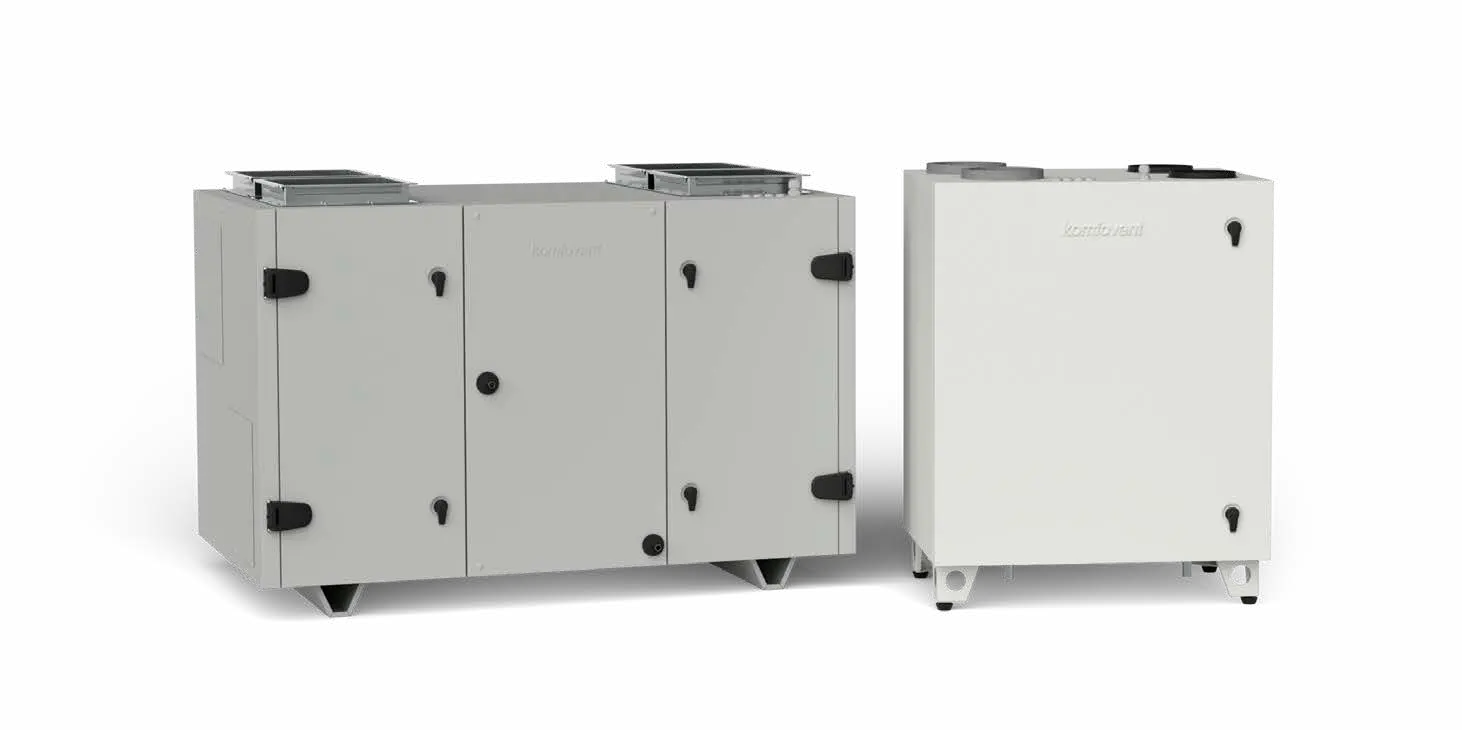

Rodzina central Komfovent RHP

Jedna centrala. Jedna automatyka.

  • wentylacja i odzysk energii
  • aktywne grzanie i chłodzenie
  • fabrycznie zintegrowany układ
VS
× Układ rozproszony
Centrala
+
Grzanie
+
Chłodzenie
+
Agregat

Więcej urządzeń. Więcej koordynacji.

  • × trasy i izolacja chłodnicza
  • × przejścia przez ścianę lub dach
  • × uzgodnienie współpracy urządzeń
Rozwiązanie 5 w 1

Pięć procesów. Jedna automatyka centrali.

Wentylacja, odzysk energii i aktywna obróbka powietrza działają w ramach jednego, fabrycznie przygotowanego układu.

Wentylacja
Ogrzewanie
Chłodzenie
Kontrola wilgotności
Filtracja

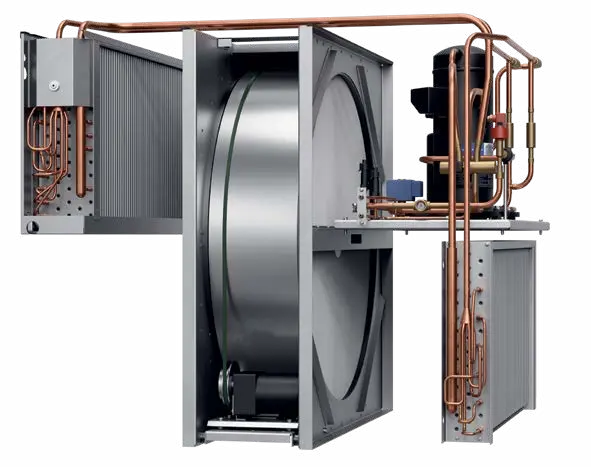

Przekrój centrali RHP
1 Wymiennik obrotowy
pierwszy etap odzysku
2 Pompa ciepła
aktywna obróbka powietrza
Logiczna sekwencja pracy

Czy pompa ciepła ogranicza odzysk na wymienniku obrotowym?

Nie.

Wymienniki pompy ciepła znajdują się za wymiennikiem obrotowym w kierunku przepływu powietrza — zarówno po stronie nawiewu, jak i wyrzutni.

Układ RHP
Powietrze Wymiennik obrotowyPompa ciepłaNawiew / wyrzutnia
odzysk przed aktywną obróbką
Inne urządzenia dostępne na rynku
Powietrze wywiewane Pompa ciepłaWymiennik obrotowyWyrzutnia
obróbka powietrza przed odzyskiem
ZIMA

Najpierw odzysk energii, potem dogrzewanie

1 Wymiennik obrotowy odzysk ciepła2 Pompa ciepła dogrzewanie nawiewu
Powietrze zewnętrzne −20°C Nawiew +20°C

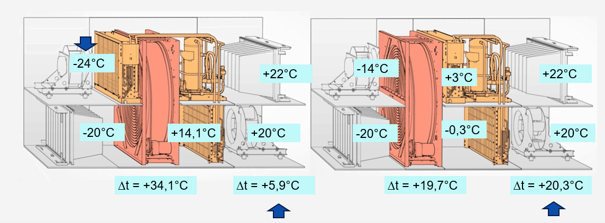

Przemiany temperatur w centrali RHP zimą
Przykład poglądowy. Wartości temperatur pokazują kolejność przemian w układzie RHP. Po lewej RHP, po prawej urządzenie konkurencyjne.

Powietrze wywiewane najpierw oddaje energię na wymienniku obrotowym. Dopiero później pompa ciepła odbiera z niego pozostałe ciepło i uzupełnia temperaturę nawiewu.

LATO

Najpierw odzysk chłodu, potem chłodzenie

1 Wymiennik obrotowy odzysk chłodu2 Pompa ciepła chłodzenie nawiewu
Powietrze zewnętrzne +27°C Nawiew +16°C

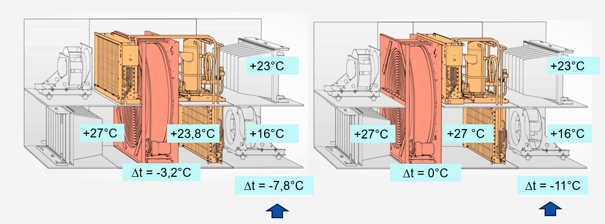

Przemiany temperatur w centrali RHP latem
Przykład poglądowy. Wartości temperatur pokazują kolejność przemian w układzie RHP. Po lewej RHP, po prawej urządzenie konkurencyjne.

Ciepło odebrane z nawiewu jest oddawane do strumienia wyrzutowego już za wymiennikiem obrotowym. Nie podnosi więc temperatury wywiewu przed odzyskiem chłodu.

Wymiennik obrotowy pracuje pierwszy Odzysk energii nie jest pomijany ani ograniczany.
Pompa ciepła uzupełnia proces Aktywne grzanie lub chłodzenie następuje w drugim etapie.
Jedna automatyka pilnuje kolejności Układ sam dobiera sposób osiągnięcia temperatury nawiewu.
Kiedy warto rozważyć RHP

Gdy ograniczenia obiektu zaczynają definiować instalację

RHP szczególnie dobrze odpowiada na projekty, w których lokalizacja urządzeń zewnętrznych lub prowadzenie dodatkowej infrastruktury wymusza kompromisy.

Ograniczenie projektuRHP 5 w 1Efekt projektowy
Zintegrowane
rozwiązanie
Centrala Komfovent RHPRHPcentrala
odzysk
pompa ciepła
Ograniczenie

Ochrona konserwatorska

Urządzenia na elewacji lub dachu ingerowałyby w architekturę chronionego budynku.

Efekt zastosowania RHP

Jedno rozwiązanie zamiast oddzielnych urządzeń

Centrala, wymiennik obrotowy i pompa ciepła są zintegrowane w jednej obudowie.

Ograniczenie

Brak miejsca lub zgody

Nie ma przestrzeni albo zgody na lokalizację agregatu na dachu, elewacji lub przy budynku.

Efekt zastosowania RHP

Brak urządzenia na dachu lub elewacji

Nie trzeba rezerwować dodatkowej powierzchni ani uzgadniać lokalizacji agregatu.

Ograniczenie

Modernizacja i kolizje

Nowe trasy i przejścia przez przegrody zwiększają zakres prac albo kolidują z instalacjami.

Efekt zastosowania RHP

Bez tras chłodniczych między centralą a agregatem

Poza centralą nie trzeba projektować instalacji chłodniczej, izolacji ani przejść przez przegrody.

Od domu po duży obiekt

Jedna koncepcja. Pełny typoszereg RHP.

Rodzina obejmuje urządzenia standardowe i modułowe rozwiązania dla najbardziej wymagających projektów.

Mniejsze instalacjeWiększe obiektyProjekty indywidualne

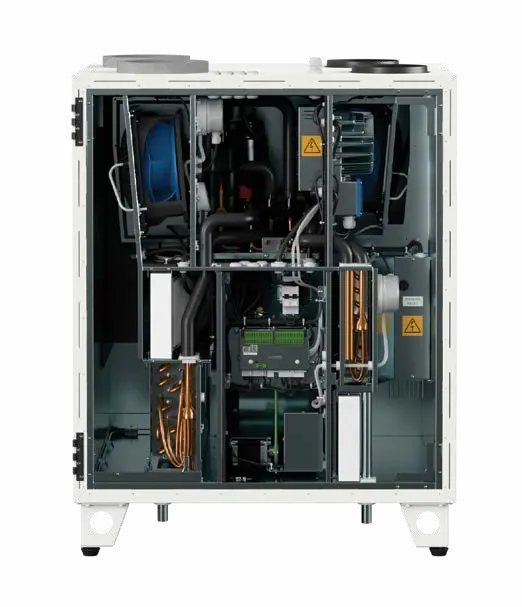

RHP STANDARD

Modele RHP 450–2500

Kompaktowe centrale typu plug & play z wymiennikiem sorpcyjno-entalpicznym.

NOWOŚĆ · RHP 2500
Kompaktowa centrala RHP Standard
RHP PRO

1 000–25 000 m³/h

Modułowa konfiguracja dla większych obiektów komercyjnych i przemysłowych.

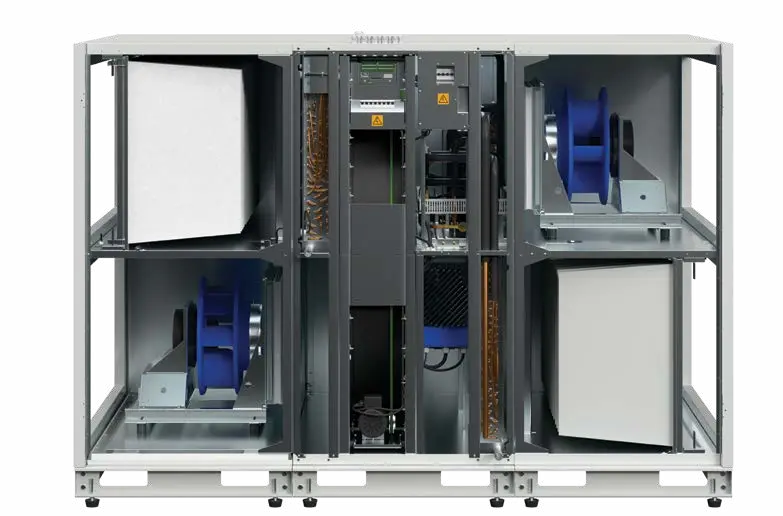

Modułowa centrala RHP Pro

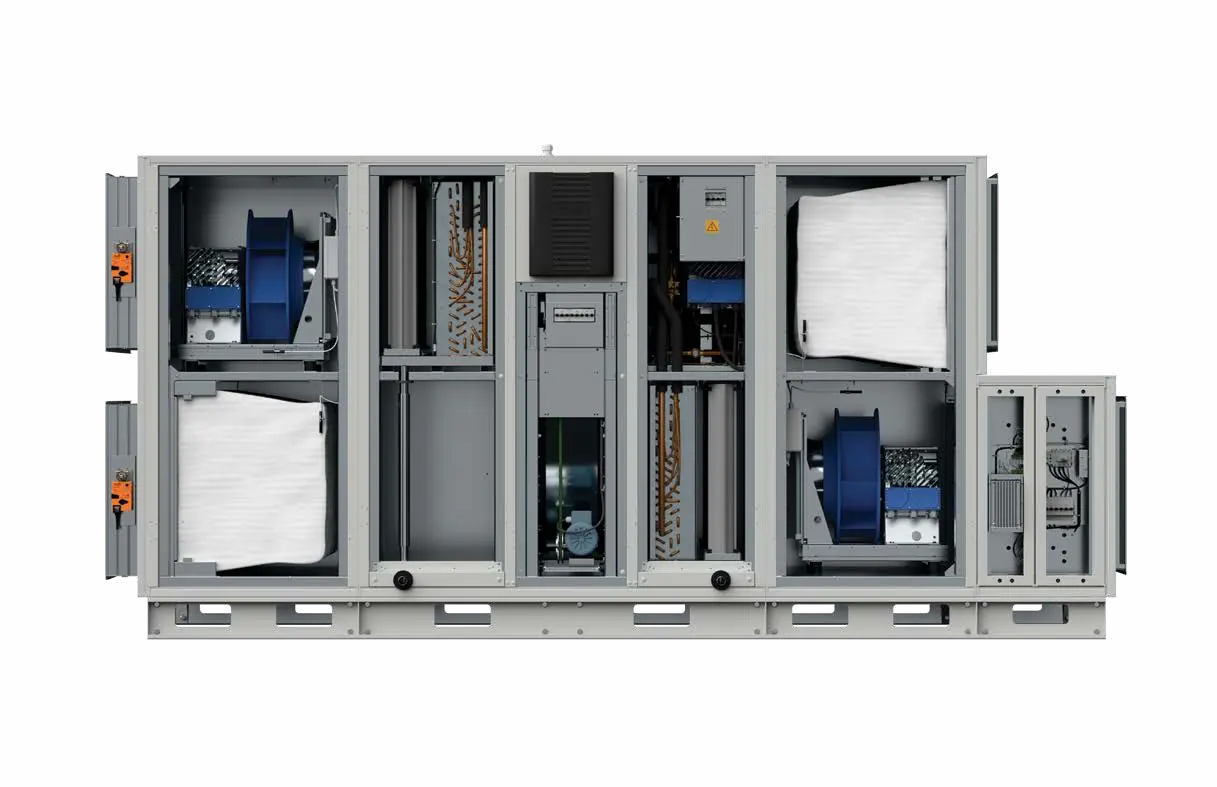

RHP PRO2

1 000–46 000 m³/h

Najszerszy zakres dla większych obiektów i projektów indywidualnych z dużym zapotrzebowaniem na grzanie lub chłodzenie.

Modułowa centrala RHP Pro2
Zakresy wydajności

Dobierz wielkość centrali do skali inwestycji

Każdy pasek pokazuje minimalny i maksymalny przepływ powietrza dla danego modelu. Oś ma skalę logarytmiczną, aby czytelnie porównać pełny zakres rodziny.

RHP Standard

Ilość powietrza: 250–2500 m³/h

min. — maks.
RHP 450
90 450
RHP 700
144 720
RHP 900
178 889
RHP 1200
260 1300
RHP 1600
340 1700
RHP 2500
540 2500
50ilość powietrza, m³/h3500

RHP Pro

Ilość powietrza: 1000–25 000 m³/h

min. — maks.
RHP 10
1000 3000
RHP 20
1320 4000
RHP 30
1850 6000
RHP 40
2550 8000
RHP 50
3450 11000
RHP 60
4400 15000
RHP 70
5500 18000
RHP 80
6800 22000
RHP 90
8800 25000
500ilość powietrza, m³/h30 000

RHP Pro2

Ilość powietrza: 1000–46 000 m³/h

min. — maks.
RHP 12
1000 3000
RHP 22
1350 5000
RHP 32
1850 7000
RHP 42
2550 10000
RHP 52
3450 13000
RHP 62
4400 15500
RHP 72
5500 23000
RHP 82
7600 27500
RHP 92
9700 33500
RHP 102
11400 38000
RHP 112
14100 46000
1000ilość powietrza, m³/h64 000
NOWOŚĆ W OFERCIE STANDARD

RHP 2500 otwiera więcej możliwości w kompaktowej rodzinie.

Nominalny przepływ 2500 m³/h pozwala wykorzystać gotową, standardową konfigurację w większych obiektach — bez przechodzenia od razu do rozwiązania modułowego.

Przejdź na stronę produktową
2500m³/h
nominalnego przepływu
Centrala Komfovent RHP 2500
Użytkownik korzystający ze sterowania Komfovent

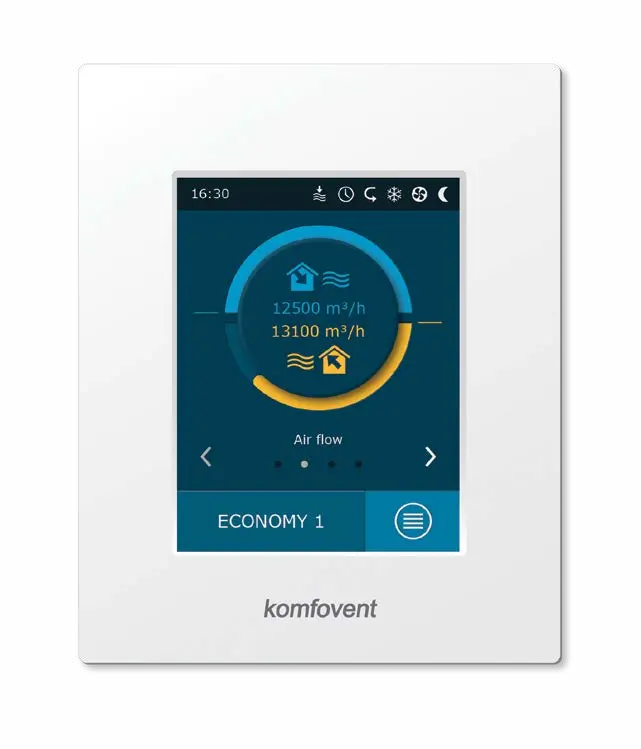

Panel sterowania Komfovent C5

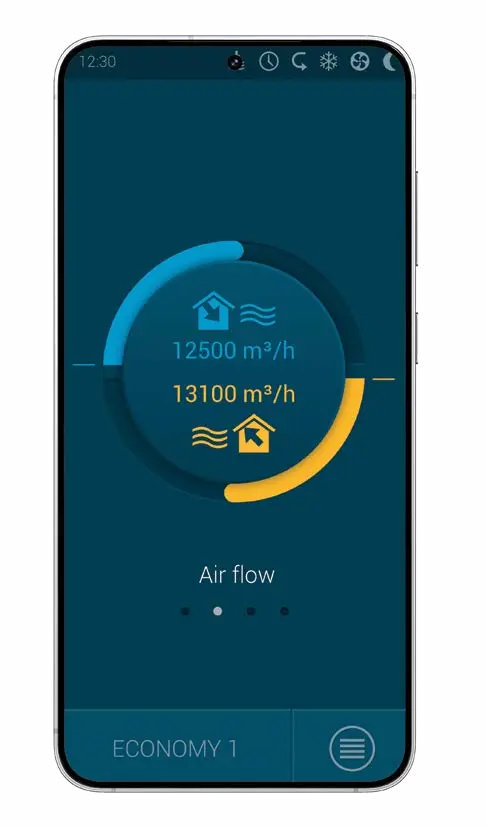

Aplikacja mobilna Komfovent C5
Automatyka C5

Jedna automatyka. Różne sposoby sterowania.

Procesy termodynamiczne pozostają pod kontrolą jednego układu, a użytkownik i obsługa techniczna wybierają najwygodniejszy interfejs.

Panel i aplikacja lokalne i mobilne sterowanie
Webserwer dostęp przez przeglądarkę
BMS protokoły komunikacyjne
Dane do decyzji projektowej

RHP musi obronić się w konkretnym projekcie

Dobór nie kończy się na koncepcji. Parametry rozwiązania możesz potwierdzić dla rzeczywistych warunków pracy inwestycji.

  • Dobór i obliczenia w KOMFOVENT Select
  • Szczegółowa karta doborowa i dane techniczne
  • Modele BIM, certyfikaty i deklaracje
  • Wsparcie Działu Technicznego i Kierowników Regionalnych Ventia
Projektant korzystający z programu KOMFOVENT Select
KOMFOVENT Select dobór, raport techniczny i model BIMPrzejdź na stronę
FAQ

Najczęstsze pytania projektantów

Krótko i konkretnie — najważniejsze odpowiedzi o układzie, odzysku i skali rodziny RHP.

Czy RHP wymaga agregatu zewnętrznego?

Nie. Centrala wentylacyjna, wymiennik obrotowy i układ pompy ciepła są zintegrowane w jednym rozwiązaniu. Nie ma agregatu montowanego na dachu, elewacji ani przy budynku.

Czy pompa ciepła ogranicza odzysk na wymienniku obrotowym?

Nie. Wymienniki pompy ciepła znajdują się za wymiennikiem obrotowym w obu strumieniach powietrza. Odzysk działa jako pierwszy etap, a pompa ciepła uzupełnia wymagane parametry nawiewu.

Czy RHP jest rozwiązaniem wyłącznie do domów?

Nie. Rodzina obejmuje centrale RHP Standard, w tym RHP 2500, oraz modułowe rozwiązania RHP Pro i Pro2 dla większych lub indywidualnie projektowanych obiektów.

Jaki wymiennik zastosowano w RHP?

RHP wykorzystuje wymiennik obrotowy. W RHP Standard jest to wymiennik sorpcyjno-entalpiczny, a w RHP Pro i Pro2 można dobrać wariant sorpcyjno-entalpiczny albo kondensacyjny — zależnie od wymagań projektu.

Sprawdź zakres rozwiązania

Masz konkretny obiekt?
Zweryfikujmy założenia razem.

↓ Pobierz broszurę RHP✓ Skonsultuj projekt

Wsparcie Działu Technicznego Ventia i Kierowników Regionalnych w całej Polsce.
