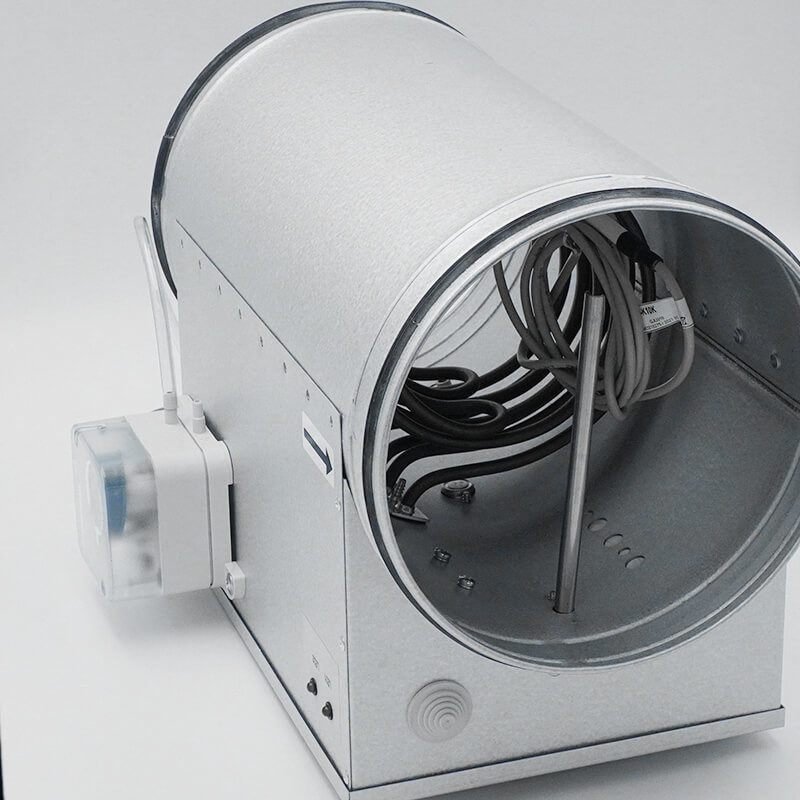

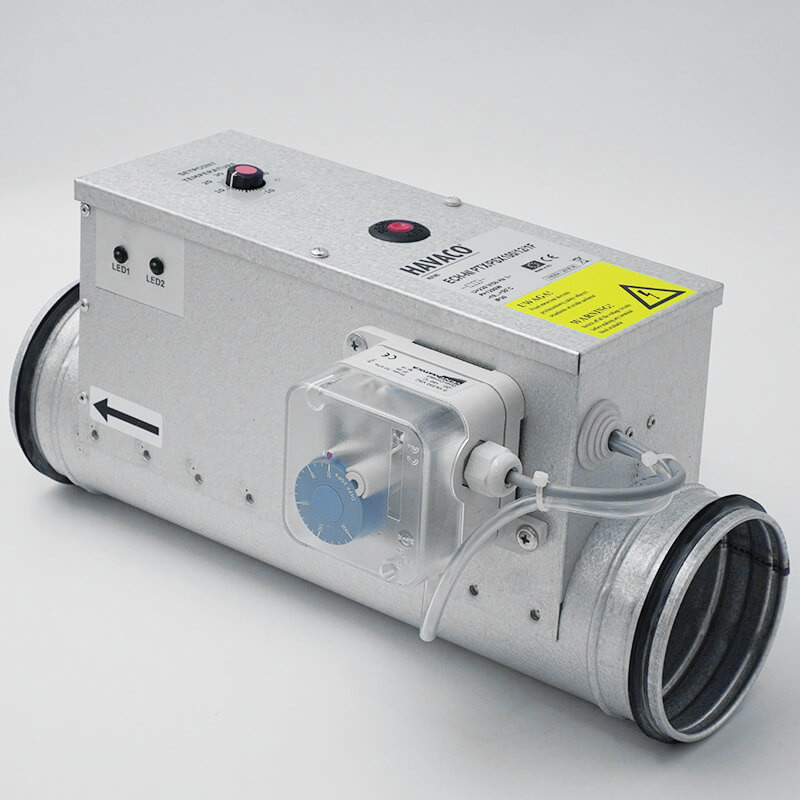

Elektryczne nagrzewnice kanałowe ECH-NI PTX/PSX HAVACO

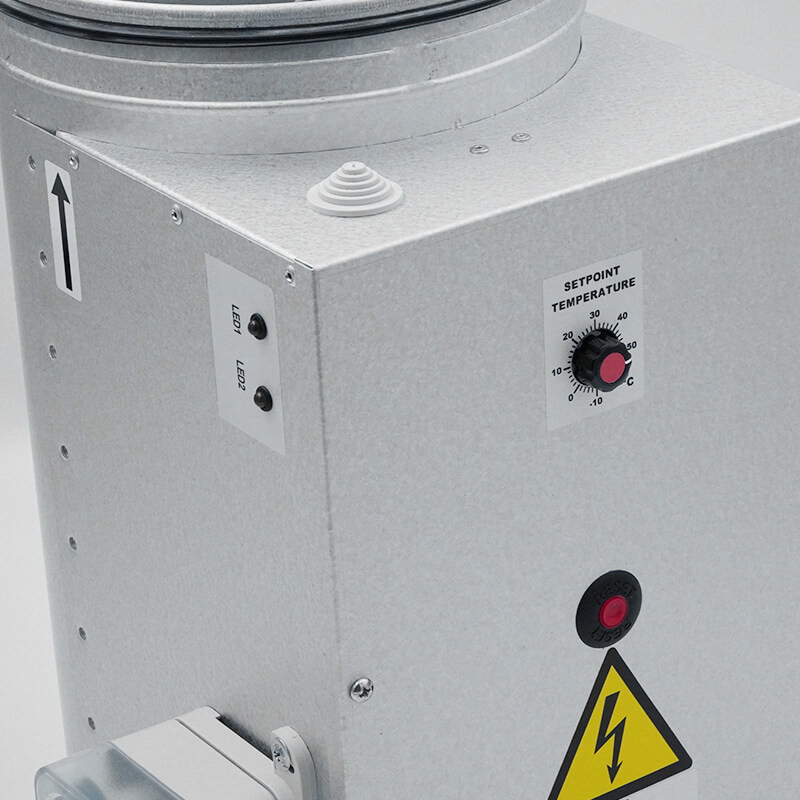

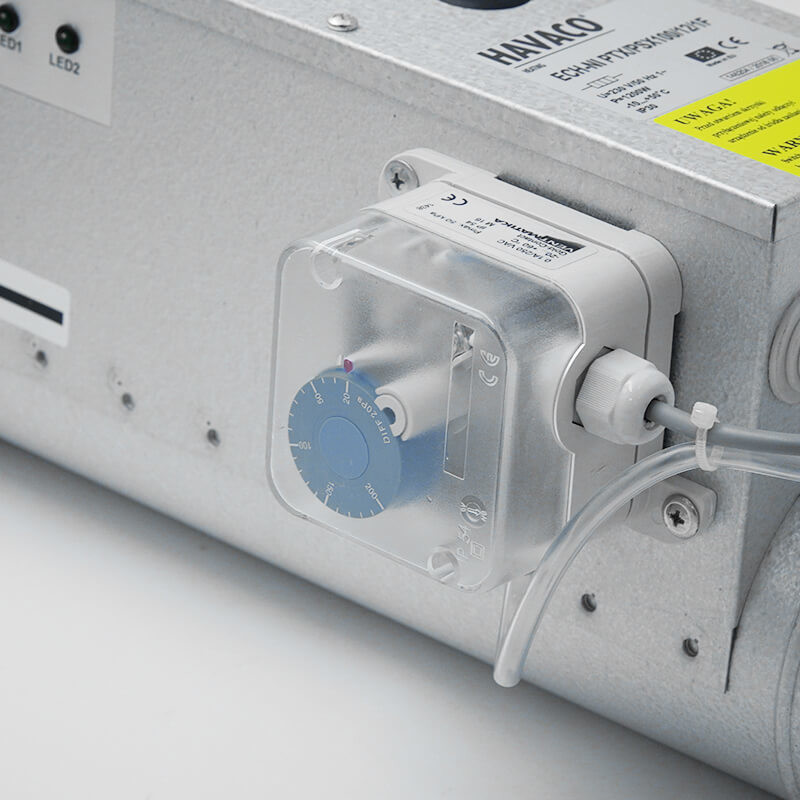

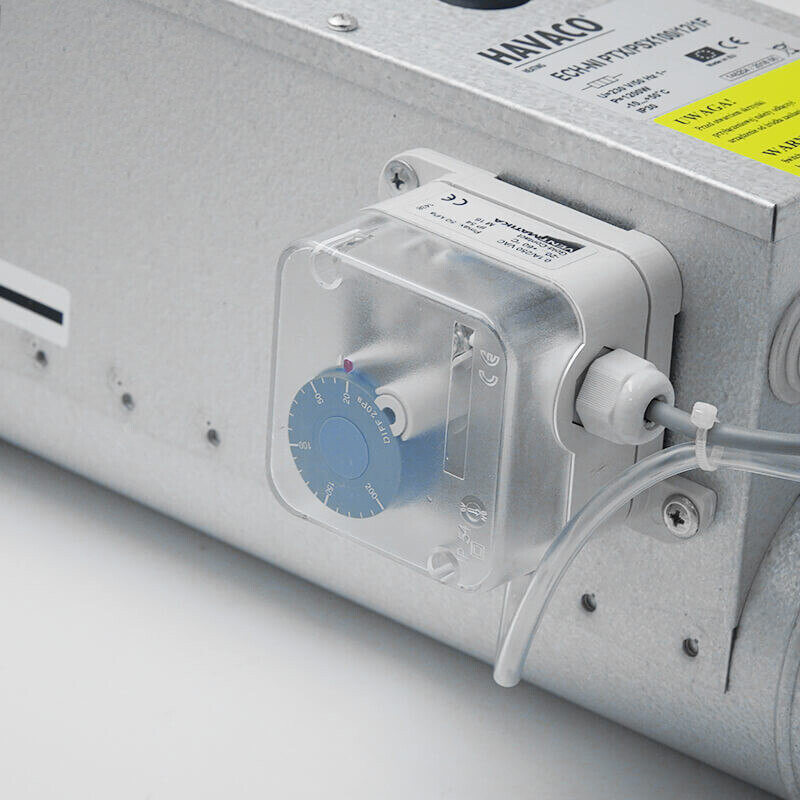

ECH NI PTX/PSX HAVACO to seria elektrycznych nagrzewnic kanałowych z wbudowanym układem automatyki zawierającym regulator mocy nagrzewnicy oraz czujnik przepływu (PTX) i presostat (PSX). Regulacja odbywa się na zasadzie pulsacji. Czas pomiędzy włączeniem, a wyłączeniem grzałek jest dostosowany przez regulator tak, aby zapewnić utrzymanie zadanej wartości temperatury. Nastawa temperatury odbywa się za pomocą potencjometru umieszczonego na obudowie nagrzewnicy. W przypadku braku przepływu powietrza funkcja grzania zostaje wyłączona, niezależnie od temperatury powietrza za nagrzewnicą. Nagrzewnice ECH są przystosowane do montażu w kanałach okrągłych. Występują w typowych średnicach wentylacyjnych od 100 do 500 mm i mocach od 0,3 do 24,0 kW.

Każda nagrzewnica posiada dwustopniowe zabezpieczenie przed przegrzaniem:

  • I stopień przy 50°C – reset automatyczny.
  • II stopień przy 100°C – wymagany reset ręczny.

  • Cena i dostępność
  • Opis

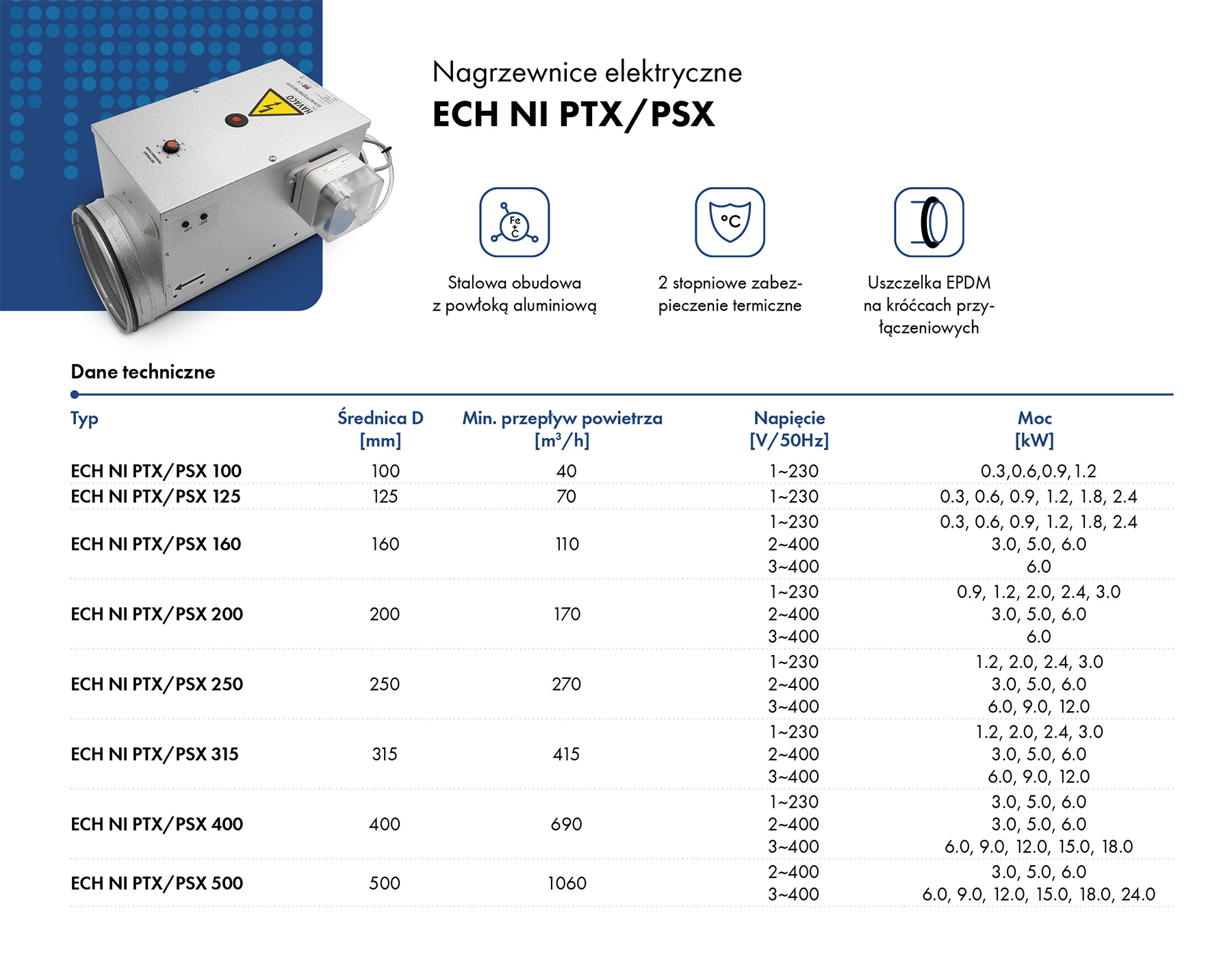

  • Karta katalogowa
  • Dobór
  • Materiały do pobrania

Nazwa towaru

Średnica [mm]

Moc grzewcza [kW]

Zasilanie [V]

Cena

Dostępność

Nazwa towaru

ECH-NI-PTX/PSX-100/03/1F

Średnica [mm]

100

Moc grzewcza [kW]

0,3

Zasilanie [V]

1x230

Cena

825,00 PLN

Dostępność

Na zamówienie - realizacja 3-4 tygodnie

Nazwa towaru

ECH-NI-PTX/PSX-100/09/1F

Średnica [mm]

100

Moc grzewcza [kW]

0,9

Zasilanie [V]

1x230

Cena

929,00 PLN

Dostępność

Na zamówienie - realizacja 3-4 tygodnie

Nazwa towaru

ECH-NI-PTX/PSX-100/12/1F

Średnica [mm]

100

Moc grzewcza [kW]

1,2

Zasilanie [V]

1x230

Cena

979,00 PLN

Dostępność

Na zamówienie - realizacja 3-4 tygodnie

Nazwa towaru

ECH-NI-PTX/PSX-125/06/1F

Średnica [mm]

125

Moc grzewcza [kW]

0,6

Zasilanie [V]

1x230

Cena

880,00 PLN

Dostępność

Na zamówienie - realizacja 3-4 tygodnie

Nazwa towaru

ECH-NI-PTX/PSX-125/09/1F

Średnica [mm]

125

Moc grzewcza [kW]

0,9

Zasilanie [V]

1x230

Cena

935,00 PLN

Dostępność

Na zamówienie - realizacja 3-4 tygodnie

Nazwa towaru

ECH-NI-PTX/PSX-125/12/1F

Średnica [mm]

125

Moc grzewcza [kW]

1,2

Zasilanie [V]

1x230

Cena

984,00 PLN

Dostępność

Na zamówienie - realizacja 3-4 tygodnie

Nazwa towaru

ECH-NI-PTX/PSX-125/24/1F

Średnica [mm]

125

Moc grzewcza [kW]

2,4

Zasilanie [V]

1x230

Cena

1.050,00 PLN

Dostępność

Na zamówienie - realizacja 3-4 tygodnie

Nazwa towaru

ECH-NI-PTX/PSX-160/09/1F

Średnica [mm]

160

Moc grzewcza [kW]

0,9

Zasilanie [V]

1x230

Cena

946,00 PLN

Dostępność

W magazynie

Nazwa towaru

ECH-NI-PTX/PSX-160/12/1F

Średnica [mm]

160

Moc grzewcza [kW]

1,2

Zasilanie [V]

1x230

Cena

863,00 PLN

Dostępność

W magazynie

Nazwa towaru

ECH-NI-PTX/PSX-160/16/1F

Średnica [mm]

160

Moc grzewcza [kW]

1,6

Zasilanie [V]

1x230

Cena

962,00 PLN

Dostępność

Na zamówienie - realizacja 3-4 tygodnie

Nazwa towaru

ECH-NI-PTX/PSX-160/24/1F

Średnica [mm]

160

Moc grzewcza [kW]

2,4

Zasilanie [V]

1x230

Cena

979,00 PLN

Dostępność

Na zamówienie - realizacja 3-4 tygodnie

Nazwa towaru

ECH-NI-PTX/PSX-160/30/3F

Średnica [mm]

160

Moc grzewcza [kW]

3,0

Zasilanie [V]

3x400

Cena

1.056,00 PLN

Dostępność

Na zamówienie - realizacja 3-4 tygodnie

Nazwa towaru

ECH-NI-PTX/PSX-160/50/2F

Średnica [mm]

160

Moc grzewcza [kW]

5,0

Zasilanie [V]

2x400

Cena

1.155,00 PLN

Dostępność

Na zamówienie - realizacja 3-4 tygodnie

Nazwa towaru

ECH-NI-PTX/PSX-160/60/2F

Średnica [mm]

160

Moc grzewcza [kW]

6,0

Zasilanie [V]

2x400

Cena

1.243,00 PLN

Dostępność

Na zamówienie - realizacja 3-4 tygodnie

Nazwa towaru

ECH-NI-PTX/PSX-200/09/1F

Średnica [mm]

200

Moc grzewcza [kW]

0,9

Zasilanie [V]

1x230

Cena

1.012,00 PLN

Dostępność

Na zamówienie - realizacja 3-4 tygodnie

Nazwa towaru

ECH-NI-PTX/PSX-200/12/1F

Średnica [mm]

200

Moc grzewcza [kW]

1,2

Zasilanie [V]

1x230

Cena

929,00 PLN

Dostępność

W magazynie

Nazwa towaru

ECH-NI-PTX/PSX-200/20/1F

Średnica [mm]

200

Moc grzewcza [kW]

2,0

Zasilanie [V]

1x230

Cena

1.034,00 PLN

Dostępność

W magazynie

Nazwa towaru

ECH-NI-PTX/PSX-200/30/1F

Średnica [mm]

200

Moc grzewcza [kW]

3,0

Zasilanie [V]

1x230

Cena

1.127,00 PLN

Dostępność

W magazynie

Nazwa towaru

ECH-NI-PTX/PSX-200/50/2F

Średnica [mm]

200

Moc grzewcza [kW]

5,0

Zasilanie [V]

2x400

Cena

1.221,00 PLN

Dostępność

Na zamówienie - realizacja 3-4 tygodnie

Nazwa towaru

ECH-NI-PTX/PSX-200/60/3F

Średnica [mm]

200

Moc grzewcza [kW]

6,0

Zasilanie [V]

3x400

Cena

1.375,00 PLN

Dostępność

Na zamówienie - realizacja 3-4 tygodnie

Nazwa towaru

ECH-NI-PTX/PSX-250/15/1F

Średnica [mm]

250

Moc grzewcza [kW]

1,5

Zasilanie [V]

1x230

Cena

990,00 PLN

Dostępność

Na zamówienie - realizacja 3-4 tygodnie

Nazwa towaru

ECH-NI-PTX/PSX-250/20/1F

Średnica [mm]

250

Moc grzewcza [kW]

2,0

Zasilanie [V]

1x230

Cena

1.050,00 PLN

Dostępność

Na zamówienie - realizacja 3-4 tygodnie

Nazwa towaru

ECH-NI-PTX/PSX-250/30/1F

Średnica [mm]

250

Moc grzewcza [kW]

3,0

Zasilanie [V]

1x230

Cena

1.144,00 PLN

Dostępność

Na zamówienie - realizacja 3-4 tygodnie

Nazwa towaru

ECH-NI-PTX/PSX-250/30/3F

Średnica [mm]

250

Moc grzewcza [kW]

3,0

Zasilanie [V]

3x400

Cena

1.254,00 PLN

Dostępność

Na zamówienie - realizacja 3-4 tygodnie

Nazwa towaru

ECH-NI-PTX/PSX-250/60/2F

Średnica [mm]

250

Moc grzewcza [kW]

6,0

Zasilanie [V]

2x400

Cena

1.155,00 PLN

Dostępność

Na zamówienie - realizacja 3-4 tygodnie

Nazwa towaru

ECH-NI-PTX/PSX-250/60/3F

Średnica [mm]

250

Moc grzewcza [kW]

6,0

Zasilanie [V]

3x400

Cena

1.391,00 PLN

Dostępność

Na zamówienie - realizacja 3-4 tygodnie

Nazwa towaru

ECH-NI-PTX/PSX-250/90/3F

Średnica [mm]

250

Moc grzewcza [kW]

9,0

Zasilanie [V]

3x400

Cena

1.479,00 PLN

Dostępność

Na zamówienie - realizacja 3-4 tygodnie

Nazwa towaru

ECH-NI-PTX/PSX-315/15/1F

Średnica [mm]

315

Moc grzewcza [kW]

1,5

Zasilanie [V]

1x230

Cena

1.050,00 PLN

Dostępność

Na zamówienie - realizacja 3-4 tygodnie

Nazwa towaru

ECH-NI-PTX/PSX-315/20/1F

Średnica [mm]

315

Moc grzewcza [kW]

2,0

Zasilanie [V]

1x230

Cena

1.105,00 PLN

Dostępność

Na zamówienie - realizacja 3-4 tygodnie

Nazwa towaru

ECH-NI-PTX/PSX-315/30/2F

Średnica [mm]

315

Moc grzewcza [kW]

3,0

Zasilanie [V]

2x400

Cena

1.182,00 PLN

Dostępność

Na zamówienie - realizacja 3-4 tygodnie

Nazwa towaru

ECH-NI-PTX/PSX-315/50/2F

Średnica [mm]

315

Moc grzewcza [kW]

5,0

Zasilanie [V]

2x400

Cena

1.270,00 PLN

Dostępność

Na zamówienie - realizacja 3-4 tygodnie

Nazwa towaru

ECH-NI-PTX/PSX-315/60/2F

Średnica [mm]

315

Moc grzewcza [kW]

6,0

Zasilanie [V]

2x400

Cena

1.309,00 PLN

Dostępność

Na zamówienie - realizacja 3-4 tygodnie

Nazwa towaru

ECH-NI-PTX/PSX-315/60/3F

Średnica [mm]

315

Moc grzewcza [kW]

6,0

Zasilanie [V]

3x400

Cena

1.451,00 PLN

Dostępność

Na zamówienie - realizacja 3-4 tygodnie

Nazwa towaru

ECH-NI-PTX/PSX-315/90/3F

Średnica [mm]

315

Moc grzewcza [kW]

9,0

Zasilanie [V]

3x400

Cena

1.539,00 PLN

Dostępność

Na zamówienie - realizacja 3-4 tygodnie

Nazwa towaru

ECH-NI-PTX/PSX-315/120/3F

Średnica [mm]

315

Moc grzewcza [kW]

12,0

Zasilanie [V]

3x400

Cena

1.891,00 PLN

Dostępność

Na zamówienie - realizacja 3-4 tygodnie

Nazwa towaru

ECH-NI-PTX/PSX-400/30/2F

Średnica [mm]

400

Moc grzewcza [kW]

3,0

Zasilanie [V]

2x400

Cena

1.210,00 PLN

Dostępność

Na zamówienie - realizacja 3-4 tygodnie

Nazwa towaru

ECH-NI-PTX/PSX-400/50/2F

Średnica [mm]

400

Moc grzewcza [kW]

5,0

Zasilanie [V]

2x

Cena

1.303,00 PLN

Dostępność

Na zamówienie - realizacja 3-4 tygodnie

Nazwa towaru

ECH-NI-PTX/PSX-400/60/2F

Średnica [mm]

400

Moc grzewcza [kW]

6,0

Zasilanie [V]

2x400

Cena

1.342,00 PLN

Dostępność

Na zamówienie - realizacja 3-4 tygodnie

Nazwa towaru

ECH-NI-PTX/PSX-400/60/3F

Średnica [mm]

400

Moc grzewcza [kW]

6,0

Zasilanie [V]

3x400

Cena

1.479,00 PLN

Dostępność

Na zamówienie - realizacja 3-4 tygodnie

Nazwa towaru

ECH-NI-PTX/PSX-400/90/3F

Średnica [mm]

400

Moc grzewcza [kW]

9,0

Zasilanie [V]

3x400

Cena

1.622,00 PLN

Dostępność

Na zamówienie - realizacja 3-4 tygodnie

Nazwa towaru

ECH-NI-PTX/PSX-400/150/3F

Średnica [mm]

400

Moc grzewcza [kW]

15,0

Zasilanie [V]

3x400

Cena

2.144,00 PLN

Dostępność

Na zamówienie - realizacja 3-4 tygodnie

Do podanych cen należy doliczyć 23% VAT

Masz pytania odnośnie tego produktu?

Zadzwoń do nas

(+48 22) 841 11 65

Napisz e-mail

info@ventia.pl

Skontaktuj się z przedstawicielem Ventia

  • Białystok
  • Warszawa
  • Poznań
  • Gdańsk
  • Wrocław
  • Łódź
  • Kraków
  • Katowice
  • Lublin
  • Rzeszów

Biuro techniczno-handlowe Warszawa

Biuro techniczno-handlowe Warszawa 2

Biuro techniczno-handlowe Poznań

Biuro techniczno-handlowe Gdańsk

Biuro techniczno-handlowe Wrocław

Biuro techniczno-handlowe Łódź

Biuro techniczno-handlowe Kraków

Biuro techniczno-handlowe Katowice

Biuro techniczno-handlowe Lublin

Biuro techniczno-handlowe Szczecin

Biuro techniczno-handlowe Rzeszów

Nagrzewnica kanałowa okrągła ECH-NI PTX/PSX

Opis

Nagrzewnice elektryczne są przeznaczone do podgrzewania czystego powietrza. Obudowa jest wykonana z alucynku, odpornego na podwyższoną temperaturę. Elementy grzejne są ze stali nierdzewnej. Nagrzewnica posiada 2 termostaty zabezpieczające, oraz zaciski śrubowe, króćce przyłączeniowe są wyposażone w uszczelkę. Nagrzewnice mogą być montowane w pozycji poziomej oraz pionowej. Maksymalna temperatura wyjściowa wynosi 50°C

Zastosowanie

Nagrzewnice kanałowe są stosowane do podgrzewania czystego powietrza w instalacjach wentylacji bytowej, zwłaszcza w okresie jesienno-zimowym, a także w instalacjach przemysłowych, wymagających stałej temperatury nawiewanego powietrza. Nagrzewnice ECH sprawdzają się również jako nagrzewnice wstępne lub wtórne, uzupełniając instalacje oparte na centralach wentylacyjnych z odzyskiem ciepła.

Konstrukcja

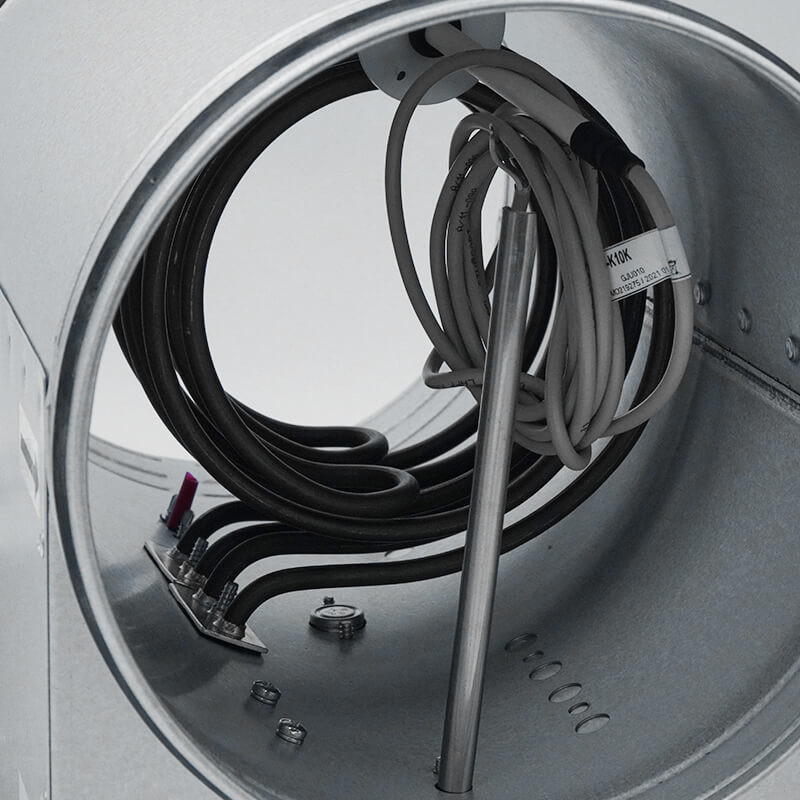

Obudowa nagrzewnicy jest wykonana z blachy stalowej pokrytą wysokiej jakości powłoką Alucynkową, która gwarantuje wysoką odporność na korozję.Króćce przyłączeniowe są wykonane w tolerancji ujemnej i posiadają uszczelkę EPDM. Elementy grzejne są wykonane ze stali nierdzewnej AISI 304.
Skrzynka przyłączeniowa posiada stopień ochrony IP44.

Instalacja

Nagrzewnice mogą być montowane w każdej pozycji, za wyjątkiem w pozcji skrzynką przyłączeniową skierowaną w dół. Jeżeli istnieje możliwość przypadkowego kontaktu z elementami grzejnymi, należy użyć stosownych osłon. Prędkość powietrza przepływającego przez nagrzewnicę nie może być mniejsza niż 1,5 m/s. Przepływ gazów wybuchowych lub agresywnych jest zabroniony. Nagrzewnice mogą być użyte jedynie do podgrzewania czystego powietrza. Urządzenia przeznaczone do wewnętrznych instalacji.

Podłączenie elektryczne

Podłączenie elektryczne musi zostać wykonane przez wykwalifikowanego elektryka, zgodnie z obowiązującymi przepisami krajowymi i międzynarodowymi. Źródło zasilania oraz przewód zasilający musi być zgodne z danymi na tabliczce znamionowej nagrzewnicy. Wyłącznik automatyczny należy dobrać odpowiednio do danych technicznych. Nagrzewnicę należy uziemić.
