· Komfort akustyczny użytkowników – Dobrze dobrany tłumik ogranicza poziom dźwięku do wartości dopuszczalnych, zapewniając komfort pracy, nauki czy odpoczynku.
· Spełnienie norm i przepisów – Instalacje wentylacyjne muszą spełniać określone normy akustyczne (np. w budynkach mieszkalnych, biurach, szpitalach czy szkołach).
· Ochrona przed przenoszeniem hałasu między pomieszczeniami – Kanały wentylacyjne mogą działać jak „rury dźwiękowe”, przenosząc rozmowy i hałasy między pokojami.
·
Zachowanie właściwych parametrów przepływu
powietrza.
Optymalizacja kosztów eksploatacyjnych.
Zbyt mały tłumik → nieskuteczne wyciszenie.
Zbyt duży tłumik → niepotrzebny koszt inwestycyjny i większe opory przepływu.
Dobór oparty na obliczeniach akustycznych i
aerodynamicznych pozwala: ograniczyć koszty inwestycyjne, zmniejszyć zużycie
energii, wydłużyć żywotność urządzeń.
Tłumik TAO PRO HAVACO działa w oparciu o mechanizm tłumienia
absorpcyjnego. Fala akustyczna przechodząca przez sekcję tłumiącą ulega
rozproszeniu i częściowemu pochłonięciu przez materiał dźwiękochłonny o
odpowiednio dobranych parametrach gęstości i struktury włókien.
Dzięki temu uzyskiwana jest skuteczna redukcja poziomu
ciśnienia akustycznego w szerokim zakresie częstotliwości, przy zachowaniu
stabilnych parametrów instalacji.

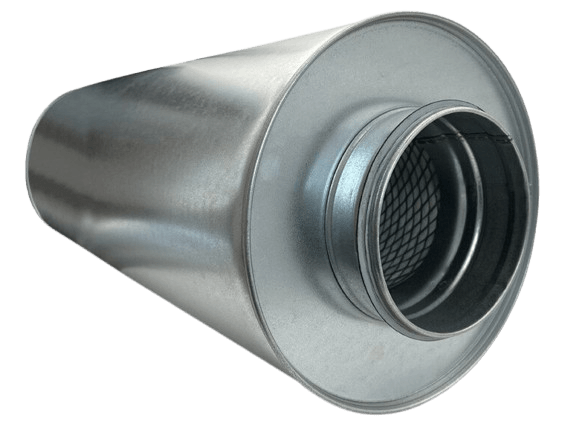

Tłumik TAO PRO wykonany jest z jednolitej blachy a nie z
rury SPIRO, na których mogą pojawiać się nieszczelności.
Wełna mineralna zabezpieczona jest siatką co zapewnia
zabezpieczenie materiału tłumiącego przed migracją włókien do strumienia
powietrza oraz wysokie tłumienie.
Przeanalizujmy obliczenia tłumienności i wybierzmy najlepsze
rozwiązanie z gamy tłumików TAO PRO:
1. Dane wejściowe
• Poziom mocy akustycznej w kanale: Lw=62dB
• Wymagany poziom dźwięku w pomieszczeniu: Lpreq=30dB
• Tłumienie instalacji (kanały + kształtki): Dinst=9dB
• Średnica kanału: Ø250 mm
• Długość tłumika: 900 mm
2. Obliczenie wymaganej tłumienności tłumika. Całkowite tłumienie, którego potrzebujemy, aby osiągnąć poziom w pomieszczeniu:
Lw - Lpreq = tłumienie całkowite wymagane → 62 – 30 = 32dB
Odejmujemy tłumienie istniejące w instalacji → 32dB – 9dB = 23dB

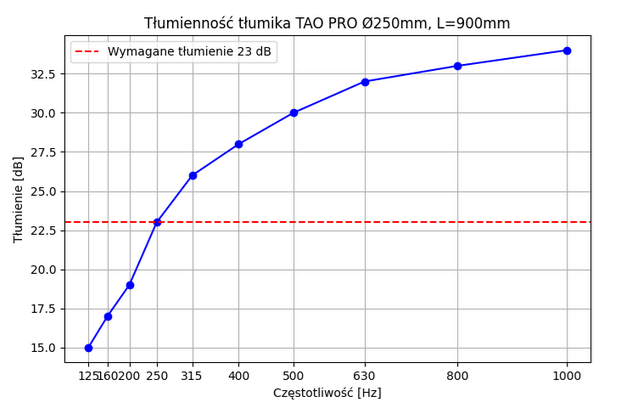

Niebieska linia pokazuje tłumienie w dB przy różnych częstotliwościach.
Czerwona przerywana linia oznacza wymagane tłumienie 23 dB przy 250 Hz.
Wykres tłumienności tłumika TAO PRO Ø250 mm, długość 900 mm w funkcji częstotliwości pokazuje że tłumik spełnia wymagania przy 250 Hz i dodatkowo zapewnia większe tłumienie przy wyższych częstotliwościach.
Jednak nie tylko prawidłowy dobór, ale również prawidłowy montaż tłumika ma kluczowe znaczenie dla jego skuteczności i efektywności. Poniżej podstawowe zasady którymi należy się kierować:
• Montaż jak najbliżej źródła hałasu
Tłumik powinien być instalowany bezpośrednio za wentylatorem, czy centralą wentylacyjną, przed rozgałęzieniem kanałów. Im bliżej źródła dźwięku, tym skuteczniejsze tłumienie hałasu.
• Zachowanie odcinków prostych przed i za tłumikiem
Aby uniknąć zawirowań powietrza zaleca się odcinek prosty o długości min. 1–1,5 średnicy kanału przed i za tłumikiem. Zapewnia to równomierny przepływ i zmniejsza dodatkowe szumy.
• Szczelność połączeń
Należy zadbać o szczelność połączeń za pomocą uszczelek,
taśm czy kołnierzy montażowych. Nieszczelności powodują ucieczkę powietrza i
pogorszenie parametrów akustycznych. W instalacjach o wyższych wymaganiach
stosuje się klasy szczelności zgodne z normami wentylacyjnymi.
• Ograniczenie przenoszenia drgań
Między wentylatorem, centralą, a tłumikiem często stosuje
się króciec elastyczny (kompensator). Kanały powinny być mocowane na
podwieszeniach z elementami antywibracyjnymi. Tłumik nie może przenosić ciężaru
innych elementów instalacji.
• Prawidłowa orientacja i podparcie
Tłumik musi być zamontowany zgodnie z kierunkiem przepływu (jeśli producent to określa). W instalacjach poziomych wymagane jest odpowiednie podparcie. Przy dużych tłumikach należy stosować dodatkowe podpory, aby uniknąć odkształceń kanałów.
• Ochrona przed zawilgoceniem
W instalacjach nawiewnych i wywiewnych w budynkach o
podwyższonej wilgotności należy stosować tłumiki odporne na wilgoć, a w razie
potrzeby przewidzieć możliwość odprowadzenia kondensatu.
• Dostęp serwisowy
Tłumik nie powinien blokować dostępu do urządzeń
wymagających konserwacji.
Jeśli chcesz poznać szczegóły techniczne, dostępne modele i ceny naszych produktów, skontaktuj się z naszym działem sprzedaży. Chętnie doradzimy i pomożemy dobrać rozwiązanie idealnie dopasowane do Twoich potrzeb.
Katarzyna Banaszczyk
Specjalista Produktu HAVACO
