Ogrzej się w okresie przejściowym! Dobór nagrzewnicy krok po kroku
Wczesna wiosna to czas, w którym przebywanie w nieogrzewanych pomieszczeniach może być mało komfortowe. Dzięki odpowiednio dobranej nagrzewnicy elektrycznej można skutecznie i szybko podnieść temperaturę tam, gdzie jest to wymagane.
Przyjmijmy, że mamy pomieszczenie do którego potrzebujemy dostarczyć 240m3/h świeżego powietrza, dodatkowo chcemy to powietrze podgrzać do np. +15oC. Mimo, że mamy teraz już wczesną wiosnę, nagrzewnicę będziemy dobierać tak, aby sprawdziła się również w środku kolejnej zimy - czyli chcemy, aby była w stanie podgrzać powietrze nawet od -20oC. Dodatkowo, chcemy ją zamontować na instalacji z kanałami o przekroju kołowym średnicy 160mm i mamy zasilanie trójfazowe. Nagrzewnica wyposażona ma być w pełną automatykę.
Moc nagrzewnicy Q obliczana jest ze wzoru:
Q = V·ρ·cp·ΔT [kW]
gdzie:
V – strumień objętości powietrza [m³/s] 220m³/h to po przeliczeniu jednostki 0,061m³/s;
ρ – gęstość powietrza to wartość stała i wynosi 1,2kg/m³;
cp – ciepło właściwe powietrza to wartość stała i wynosi 1,005 kJ/(kg·K);
ΔT – różnica temperatur powietrza przed i za nagrzewnicą 35°C (od -20°C do + 15°C).
Po podstawieniu do wzoru otrzymamy wynik, który określi nam zapotrzebowanie na moc nagrzewnicy:
Q=0,0667*1,2*1,005*35=2,815 [kW]
Uwzględniając zapas mocy nagrzewnicy ok 10% dobieramy nagrzewnicę o mocy 3kW, o średnicy 160mm i zasilaniu trójfazowym, z pełną automatyką, co daje nam model nagrzewnicy ECH-NI PTX-160/30/3F.

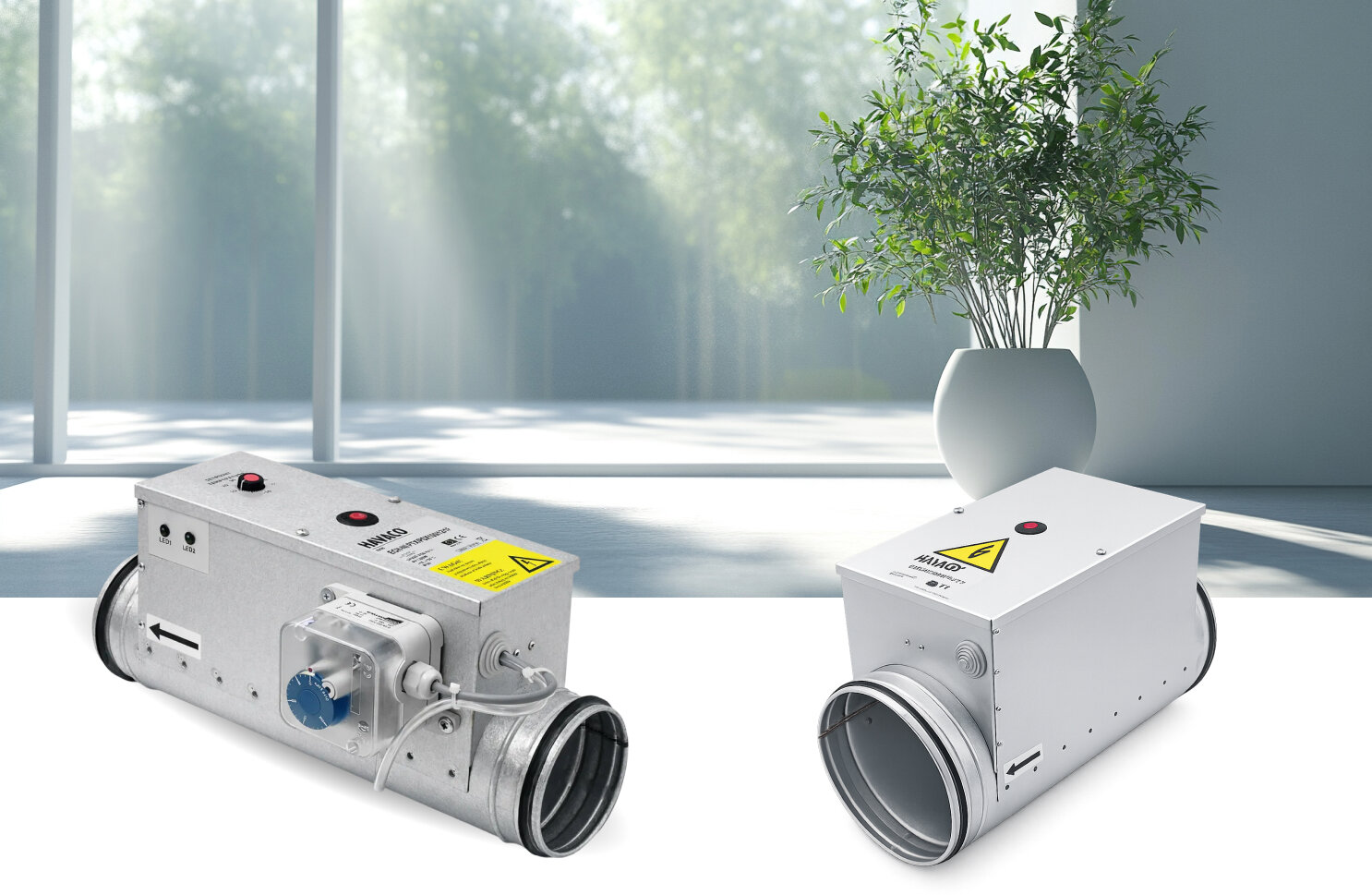

ECH-NI PTX-160/30/3F to elektryczna nagrzewnica kanałowa o mocy 3 kW z wbudowaną automatyką sterującą, czujnikiem przepływu i presostatem, zaprojektowana do bezpiecznego podgrzewania czystego powietrza w instalacjach wentylacyjnych (3-fazowa zasilanie). Urządzenie posiada dwustopniowe zabezpieczenia termiczne.
• pierwszy stopień – wyłączenie przy ~50 °C (reset automatyczny),
• drugi stopień – wyłączenie przy ~100 °C (reset ręczny)
Obudowa nagrzewnicy jest wykonana z blachy stalowej pokrytą wysokiej jakości powłoką Alucynkową, która gwarantującą wysoką odporność na korozję. Króćce przyłączeniowe wyposażone są uszczelkę EPDM.
Podsumowując, dobór nagrzewnicy kanałowej powinien być zawsze poprzedzony analizą warunków pracy instalacji wentylacyjnej, takich jak wymagany przepływ powietrza, średnica kanałów, dostępne zasilanie oraz oczekiwana moc grzewcza. Istotne jest dopasowanie urządzenia nie tylko pod względem mocy, ale również rodzaju zasilania i zastosowanych zabezpieczeń czy wymaganej automatyki. Wbudowana automatyka, czujniki przepływu oraz wielostopniowe zabezpieczenia termiczne zwiększają bezpieczeństwo i stabilność pracy.
Automatyczna regulacja mocy grzewczej wpływa nie tylko na komfort cieplny użytkowników, ale również na optymalizację kosztów eksploatacji i ograniczenie niepotrzebnych strat energii. Prawidłowo dobrana nagrzewnica zapewnia komfort cieplny, efektywność energetyczną oraz długą i bezawaryjną eksploatację instalacji wentylacyjnej, dlatego etap doboru urządzenia ma kluczowe znaczenie dla funkcjonowania całego układu. Niedoszacowanie lub przewymiarowanie nagrzewnicy może prowadzić do spadku sprawności systemu, zwiększonego zużycia energii, a w skrajnych przypadkach do problemów eksploatacyjnych i częstego działania zabezpieczeń.
Nie bez znaczenia pozostają również kwestie montażowe i eksploatacyjne. Odpowiednie umiejscowienie nagrzewnicy w instalacji, zachowanie minimalnych przepływów powietrza oraz poprawne podłączenie elektryczne są warunkiem jej prawidłowego działania i długiej żywotności. Warto pamiętać, że właściwy dobór nagrzewnicy to inwestycja w komfort, bezpieczeństwo i efektywność pracy przez cały sezon grzewczy. Analizując potrzeby krok po kroku — od warunków pomieszczenia, przez wymaganą moc, aż po sposób sterowania — zyskujesz pewność, że wybrane rozwiązanie będzie działać niezawodnie nie tylko na początku wiosny, ale nawet w środku zimy. Jeśli chcesz poznać szczegóły techniczne, dostępne modele i ceny naszych produktów, skontaktuj się z naszym działem sprzedaży. Chętnie doradzimy i pomożemy dobrać rozwiązanie idealnie dopasowane do Twoich potrzeb.
Katarzyna Banaszczyk
Specjalista Produktu HAVACO
