Zawór mieszający z trójnikiem VMP47 Siemens

  • Korpus zaworu z brązu CC491K (Rg5)
  • Średnica DN10 i DN15
  • kvs 0,25…2,5 m3/h
  • Przyłącza z gwintem zewnętrznym G..B wg ISO 228-1 do uszczelnień płaskich

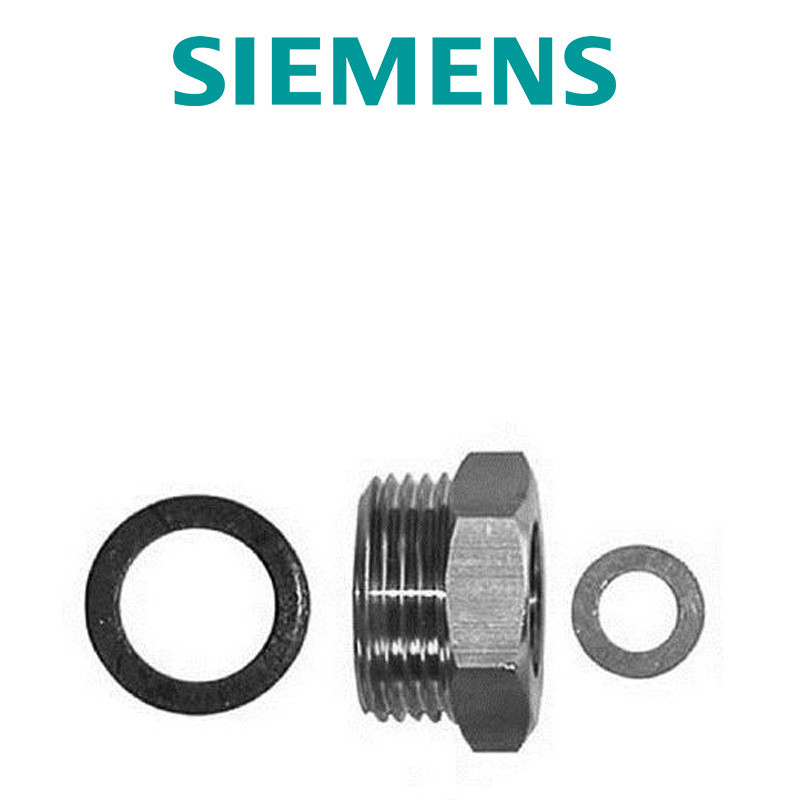

  • Śrubunki gwintowane ALG.. dostępne jako wyposażenie dodatkowe
  • Śrubunki zaciskowe SERTO SO 00021.. dostępne u innych producentów
  • Śrubunki gwintowane do spawania dostępne u innych producentów
  • Pokrętło sterowania ręcznego
  • Mogą współpracować z siłownikami elektrycznymi SSP.., SFP.. lub termicznymi STP.., STS61..

t.

  • Opis
  • Dane techniczne
  • Akcesoria
  • Materiały do pobrania

Zawory strefowe przelotowe i trójdrogowe PN16 VMP47..

  • Korpus zaworu z brązu CC491K (Rg5)
  • Średnica DN10 i DN15
  • kvs 0,25…2,5 m3/h
  • Przyłącza z gwintem zewnętrznym G..B wg ISO 228-1 do uszczelnień płaskich
  • Śrubunki gwintowane ALG.. dostępne jako wyposażenie dodatkowe
  • Śrubunki zaciskowe SERTO SO 00021.. dostępne u innych producentów
  • Śrubunki gwintowane do spawania dostępne u innych producentów
  • Pokrętło sterowania ręcznego
  • Mogą współpracować z siłownikami elektrycznymi SSP.., SFP.. lub termicznymi STP.., STS61..

Zastosowanie

  • Stosowane w instalacjach wentylacji i klimatyzacji do regulacji końcowych urządzeń przygotowania powietrza po stronie wody w obiegach zamkniętych, np. klimakonwektory indukcyjne lub wentylatorowe, małe nagrzewnice lub chłodnice wtórne.
    − Instalacje 2-rurowe z jednym wymiennikiem ciepła do ogrzewania i chłodzenia
    − Instalacje 4-rurowe z oddzielnymi wymiennikami ciepła do ogrzewania i do chłodzenia
  • W instalacjach stref grzewczych w obiegach zamkniętych, np. do:
    − Pojedynczych pięter budynku
    − Apartamentów
    − Pojedynczych pomieszczeń
  • Zawory trójdrogowe VXP47.. z siłownikami SFP.. nadają się szczególnie do zastosowań przełączających wymagających niskiego poziomu nieszczelności.
TYP ŚREDNICA kvs Śrubunek
    m³/h
VMP47.10-0.25 DN10 0,25 2xALG132
VMP47.10-0.4 DN10 0,40 2xALG132
VMP47.10-0.63 DN10 0,63 2xALG132
VMP47.10-1 DN10 1,00 2xALG132
VMP47.10-1.6 DN10 1,60 2xALG132
VMP47.15-2.5 DN15 2,50 2xALG142
