Sprawność odzysku ciepła to nie wszystko.
Zobacz, jak technologia wymiennika obrotowego II genracji wpływa na Twój komfort i zdrowie w domu zimą, latem i wtedy, gdy pogoda zmienia się z dnia na dzień.
Podobne liczby. Różne zachowanie przez cały rok.
Wydajność i sprawność odzysku ciepła są ważne. Nie mówią jednak, ile wilgoci wymiennik może odzyskać zimą, czy ogranicza jej napływ latem i jak pracuje przy mrozie.
Warto porównać także technologię samego wymiennika.
Dwie liczby to dopiero początek porównania
Co naprawdę różni wymienniki?
Jeżeli patrzymy nie tylko na odzysk temperatury, ale również na wilgotność i pracę urządzenia w zmieniających się warunkach przez cały rok, szczególnie interesujący staje się wymiennik sorpcyjny-entalpiczny. Zobaczmy, co te różnice oznaczają w praktyce.

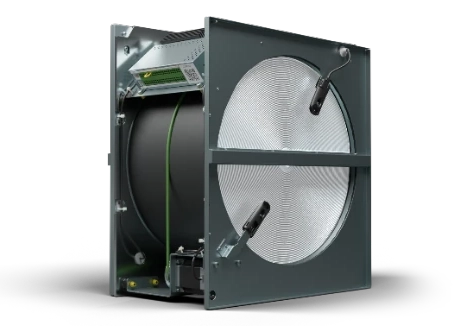

Obrotowy sorpcyjny-entalpiczny

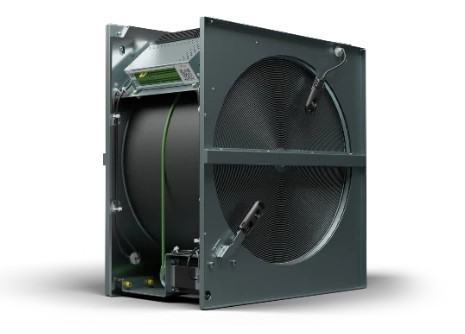

Obrotowy kondensacyjny

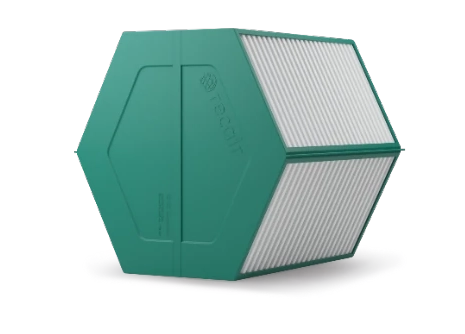

Przeciwprądowy entalpiczny

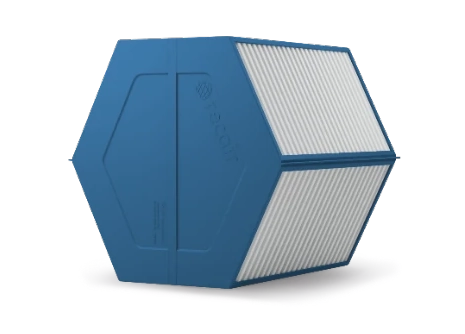

Standardowy przeciwprądowy

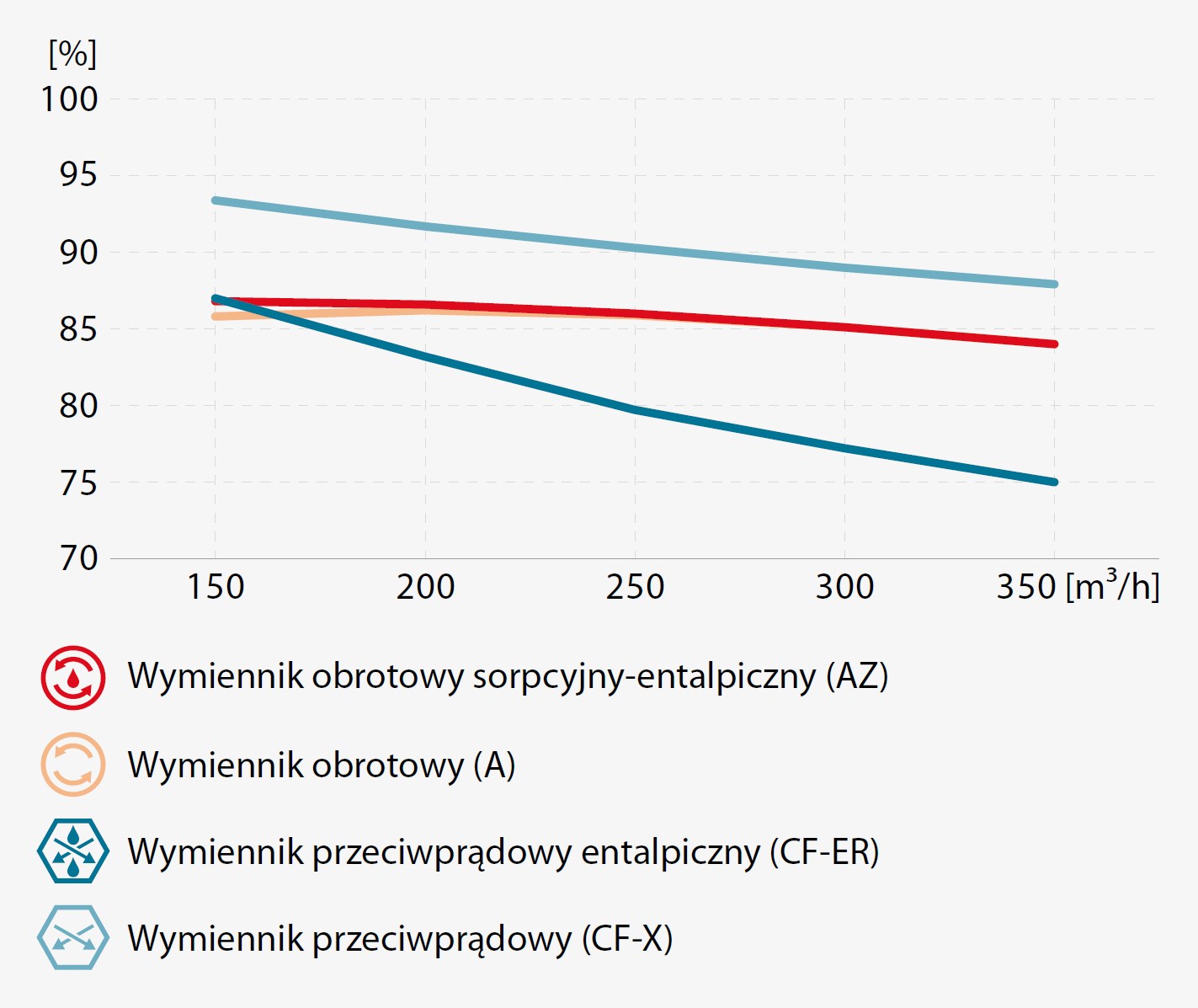

Sprawność temperaturowa
Pokazuje pracę samego wymiennika w określonych warunkach. Nie opisuje całego zachowania centrali podczas silnego mrozu ani transferu wilgoci.

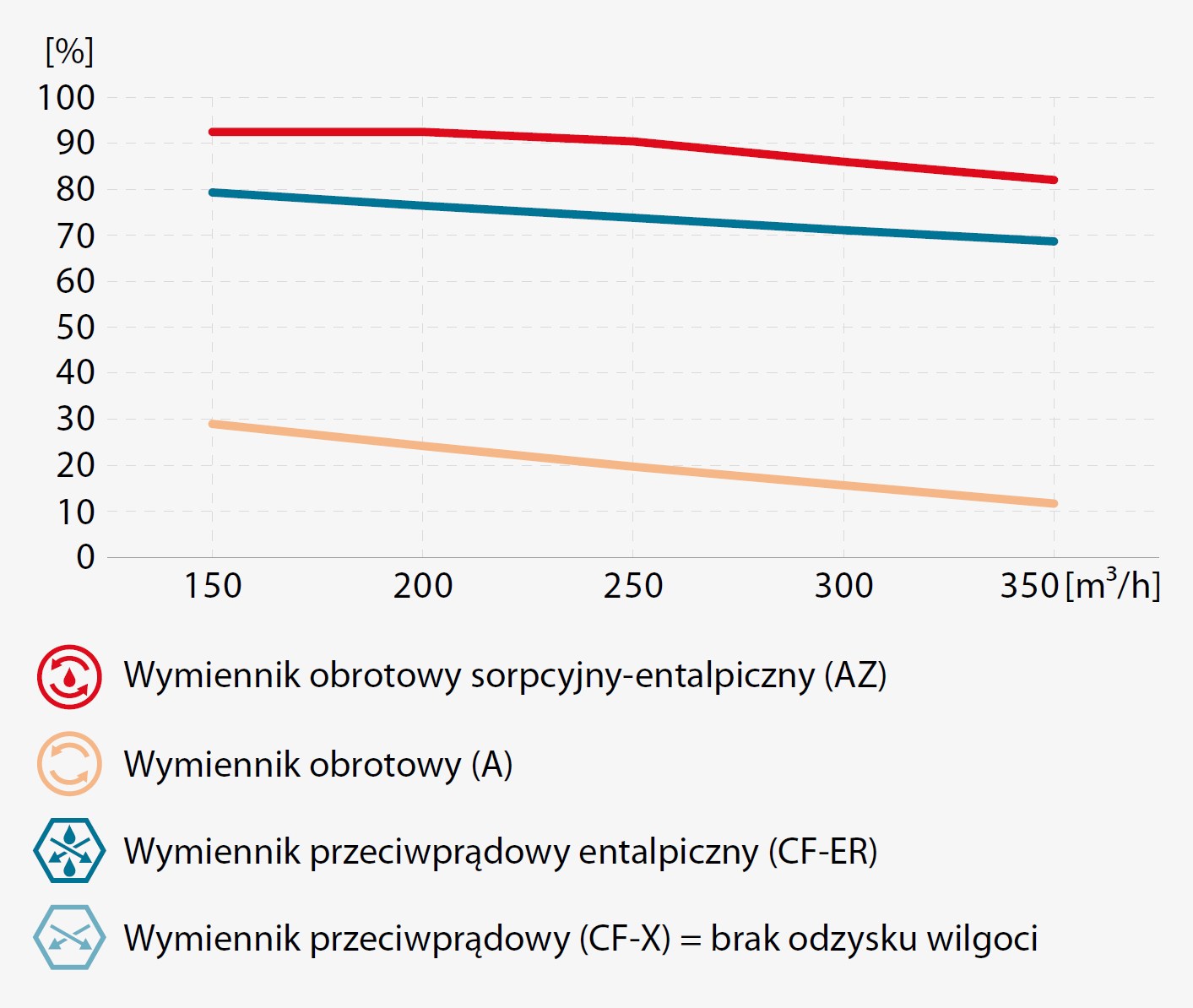

Dlatego dokładamy dwa pytania o wilgoć.Zimą: ile wilgoci wraca do nawiewu?
Sprawność pasywnego nawilżania.

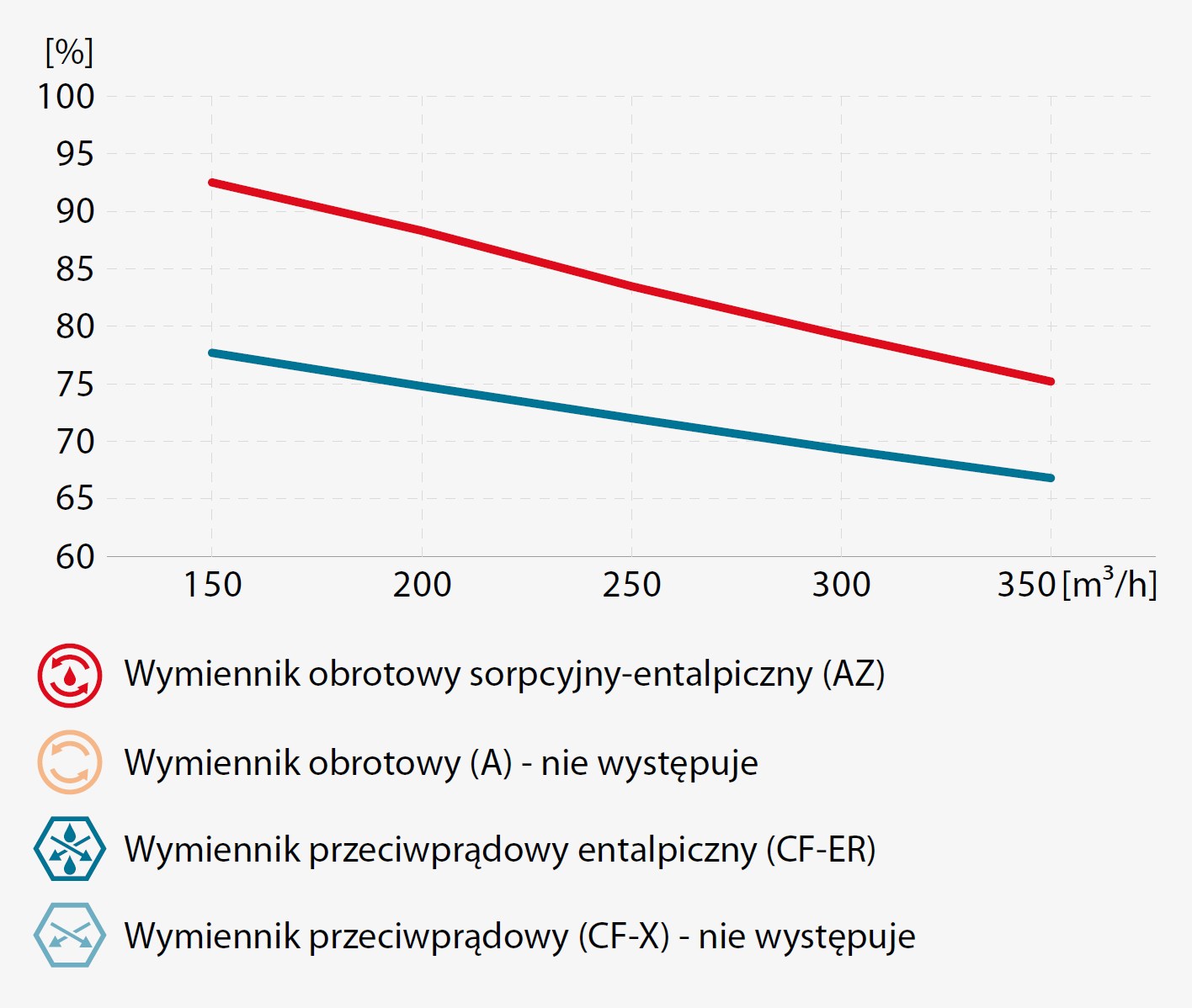

Latem: ile wilgoci nie trafia do domu?
Sprawność pasywnego osuszania.
Wykresy: materiał Ventia. DOMEKT R 400 / CF 400 przy sprężu 100 Pa; wyniki zależą od przepływu i warunków.
Wymiennik sorpcyjny-entalpiczny wyróżnia się transferem wilgoci. W tym zestawieniu osiąga najwyższe wyniki zimą i latem.
Odzysk ciepła to dopiero początek.
Zimne powietrze z zewnątrz zawiera mało pary wodnej. Po ogrzaniu w domu jego wilgotność względna spada.
Wymiennik obrotowy II generacji sorpcyjny-entalpiczny odzyskuje część wilgoci z powietrza usuwanego i przekazuje ją w postaci czystej wody świeżemu nawiewowi. To pasywne nawilżanie bez dodawania wody z zewnątrz.
Część wilgoci w postaci czystej wody może wrócić z nawiewem.

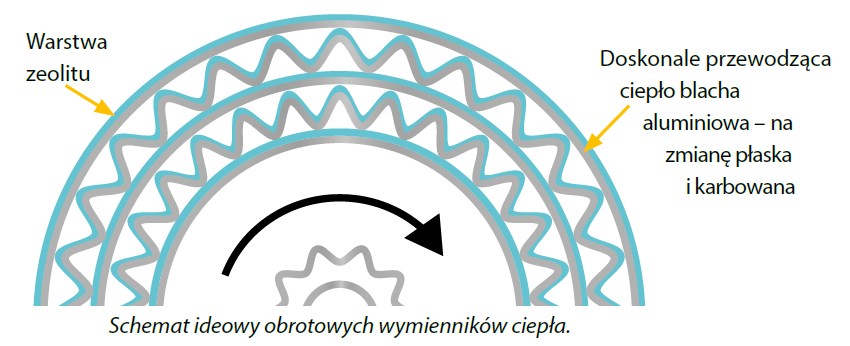

Wymiennik obrotowy II generacjiZeolit w 100% higienicznie przenosi wilgoć między strumieniami powietrza
Wymiennik tworzą naprzemiennie nawinięte płaskie i karbowane arkusze aluminium. W wersji sorpcyjnej-entalpicznej pokrywa je powłoka zeolitowa.
Wilgoć osiada
Para wodna zatrzymuje się w porach na powierzchni zeolitu.
Rotor się obraca
Powłoka przenosi wilgoć na drugą stronę czyli do strumienia nawiewanego do domu.
Wilgoć jest oddawana
Kierunek transferu wilgoci zależy od warunków - zimą wraca do domu, latem jest z powrotem kierowana na zewnątrz.
Pamiętaj, że to nie jest nawilżanie aktywne. To zjawisko adsorpcji na powierzchni zeolitu. Sam wymiennik nie wytwarza wilgoci.
Blacha aluminiowa, z której są wytwarzane wymienniki obrotowe sorpcyjne-entalpiczne, posiada dodatkową powłokę z zeolitu. Jest to materiał o szczególnych właściwościach higroskopijnych, który odpowiada na adsorbowanie wilgoci. Co istotne, zeolit adsorbuje wilgoć z powietrza co oznacza, że wilgoć wnika w jego porowatą strukturę, natomiast nie wnika w sam materiał, a to gwarantuje trwałość, higieniczność i długi czas pracy wymiennika ciepła bez pogorszenia jego właściwości.

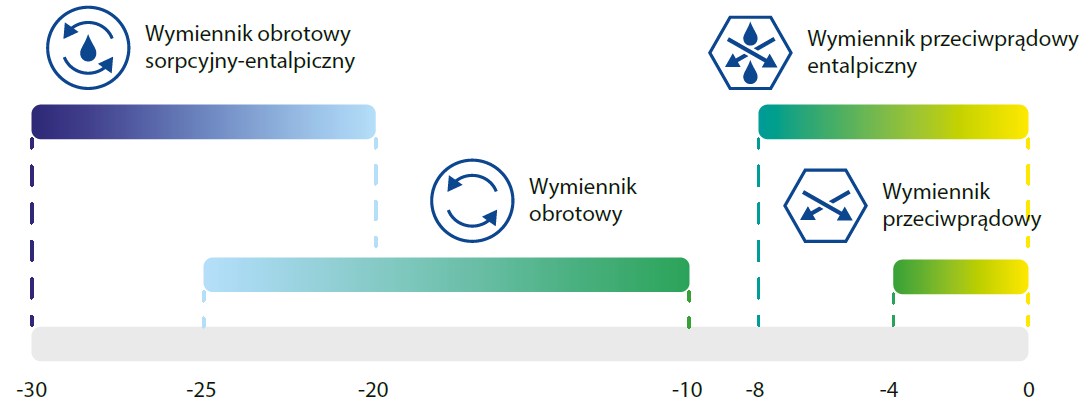

Praca przy mrozie to kolejna ważna różnica.
Dla przykładowych warunków w domu — 20°C i 50% RH — wymiennik obrotowy DOMEKT R nie zamarza nawet przy około −20°C na zewnątrz.
Granica zależy od parametrów powietrza usuwanego; w innych warunkach może sięgać nawet −30°C. To cecha konstrukcji obrotowej, nie wyłącznie powłoki sorpcyjnej.
Temperatury zamarzania wymienników ciepłaNie zawsze potrzeba maksimum odzysku.
Prędkość wymiennika można płynnie regulować. Automatyka DOMEKT dopasowuje odzysk; ECO może go ograniczyć, gdy korzystniejsze są warunki na zewnątrz.
Wymiennik obrotowy II generacji to doskonałe rozwiązanie również latem
Skutecznie odzyskuje chłód i wspomaga pracę klimatyzacji wstępnie, pasywnie osuszając powietrze z zewnątrz.
Chłodniejsze powietrze usuwane z domu zawiera energię, którą wymiennik odzyskuje i przekazując do nawiewu sprawia, że nawiewane powietrze nie jest tak gorące jak na zewnątrz. Szczególnie to odczujesz mając klimatyzację.
Część wilgoci z zewnątrz trafia do wyrzutni zamiast do pomieszczeń - dzięki temu Twoja klimatyzacja pracuje na mniejszym wydatku - może skupić się na chłodzeniu a nie na osuszaniu powietrza.

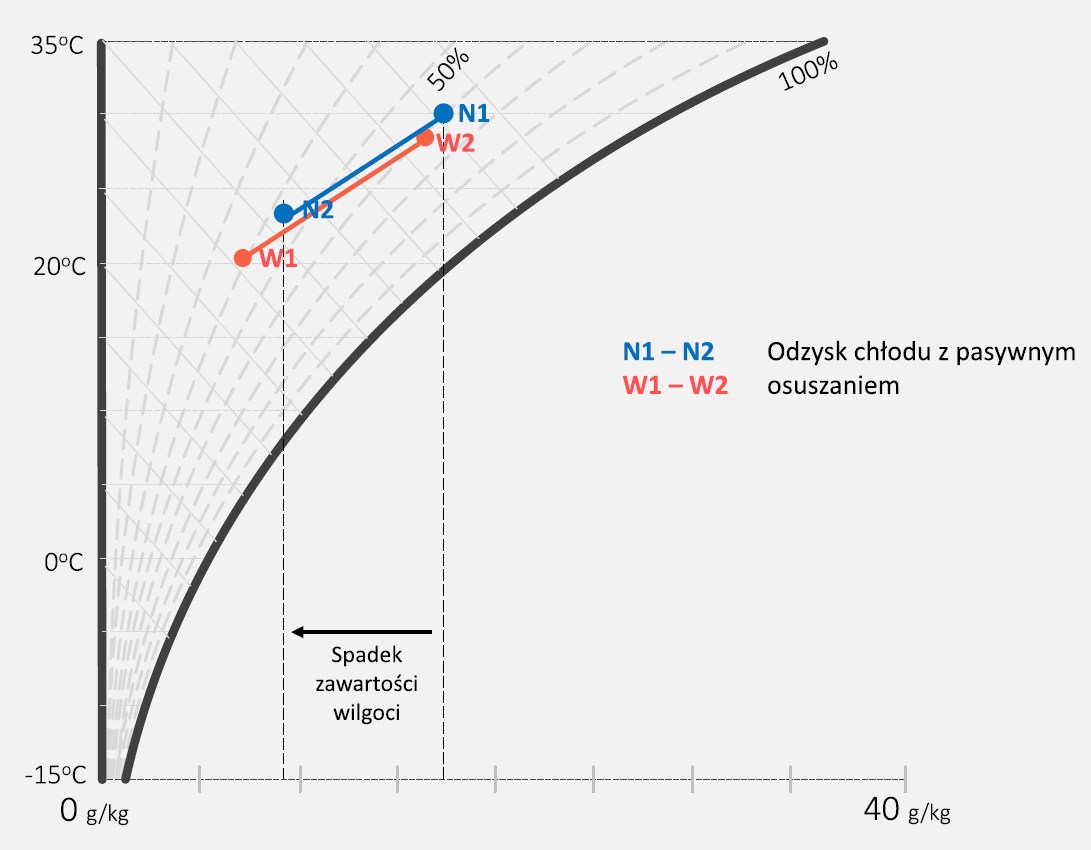

W pokazanym przykładzie: ok. 16 g/kg na zewnątrz (N1), ok. 8,5 g/kg po wymienniku (N2), ok. 6,6 g/kg w domu (W1). Efekt zależy od warunków. Rekuperator nie zastępuje klimatyzacji ani osuszacza.Latem wymiennik ogranicza napływ ciepła i wilgoci.
Schemat pasywnego osuszania.
Mniej pracy przy przygotowaniu chłodnego powietrza.
Klimatyzacja musi poradzić sobie z ciepłem i wilgocią, które przynosi wentylacja. Wymiennik obrotowy II generacji sorpcyjny-entalpiczny realnie wpływa na zmniejszenie poboru prądu przez klimatyzator!
Założenia przykładu: na zewnątrz 30°C / 50% RH, w domu 24°C / 50% RH, przepływ 600 m³/h. Wykres przedstawia moc potrzebną do schłodzenia i osuszenia powietrza wentylacyjnego, a nie rachunek za prąd.

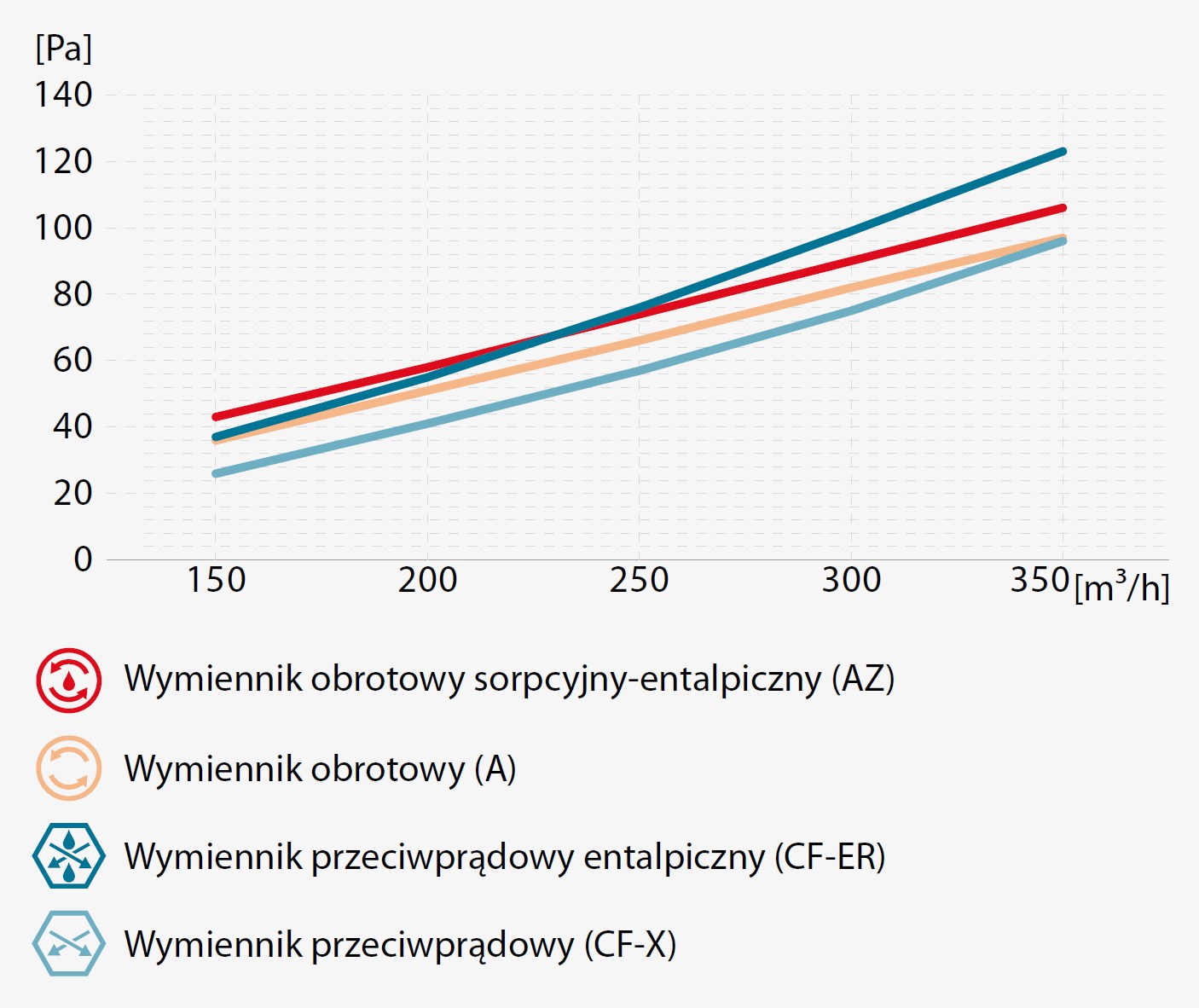

Opory przepływu też mają znaczenie.
Im większy opór musi pokonać powietrze, tym więcej pracy wykonują wentylatory. Przy niewielkich różnicach wpływ może być jednak trudny do zauważenia w rachunkach.
Sekcja czyszcząca ogranicza podmieszanie.
Każdy rekuperator w jakimś stopniu miesza powietrze świeże z usuwanym. W rekuperatorach DOMEKT, dzięki zastosowaniu sekcji czyszczącej stopień podmieszania jest wyjątkowo niski (Niewielka część świeżego powietrza oczyszcza fragment rotora z pozostałości powietrza wywiewanego, zanim obróci się on w stronę nawiewu).
Sekcja czyszcząca · zasada działania

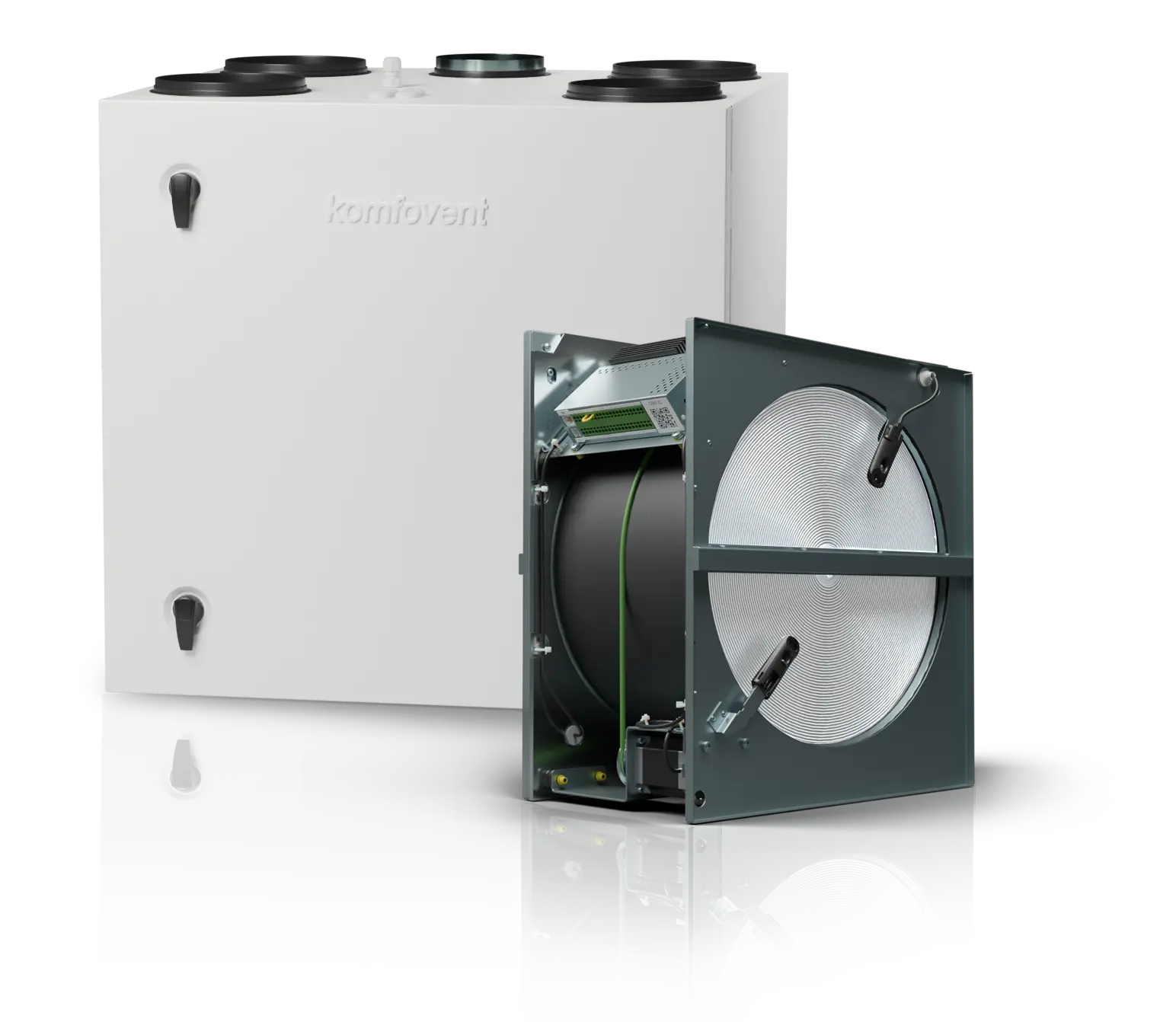

DOMEKT R dopasowuje się do Twojej przestrzeni w domu.
Wymiennik obrotowy II generacji sorpcyjny-entalpiczny jest dostępny w rekuperatorach płaskich, pionowych i poziomych. O wyborze decydują wymagana ilość powietrza oraz miejsce montażu, jakie możesz przeznaczyć w domu.
Gdy liczy się wysokość
Do miejsc, w których urządzenie musi zmieścić się np. nad sufitem podwieszanym. Co ważne - ten rodzaj rekuperatora możesz również powiesić na ścianie np w szafie.
Płaskie modele DOMEKT F:- R 150 F · 150 m³/h
- R 250 F · 250 m³/h
- R 300 F · 321 m³/h
- R 400 F · 421 m³/h
- R 700 F · 764 m³/h
Gdy kanały prowadzą górą
Króćce są u góry centrali, co ułatwia montaż takiego rekuperatora np. w pomieszczeniu technicznym.
Modele DOMEKT V z króćcami na górze:- R 350 V · 352 m³/h
- R 400 V · 373 m³/h
- R 450 V · 496 m³/h
- R 600 V · 669 m³/h
- R 700 V · 738 m³/h
- R 900 V · 942 m³/h
Gdy kanały prowadzą z boków
Króćce boczne znajdą zastosowanie jeśli chcesz postawić swój rekuperator np na poddaszu i kanały mają iść od razu od urządzenia na boki.
Modele DOMEKT H z króćcami na boki:- R 400 H · 500 m³/h
- R 600 H · 650 m³/h
- R 700 H · 742 m³/h
Maksymalne przepływy przy 100 Pa na podstawie danych Ventia. Uwaga. W katalogu możesz spotkać się z oznaczeniem SE = wymiennik sorpcyjny-entalpiczny.
Dobry wybór to więcej niż jedna liczba w karcie produktu.
Uwzględnij odzysk wilgoci zimą, zachowanie latem, pracę przy mrozie i sposób regulacji. Potem dopasuj DOMEKT R z wymiennikiem sorpcyjnym-entalpicznym do swojego domu.
